中空旋轉平臺減速機變位齒輪幾何尺寸的變化
文章出處：合富源 人氣：發表時間：2019-07-15 15:11
1. 中空旋轉平臺減速機的分度圓齒厚和齒槽寬

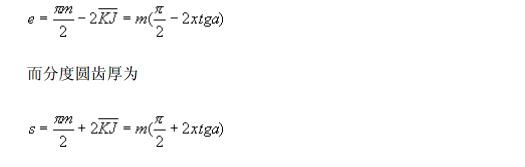

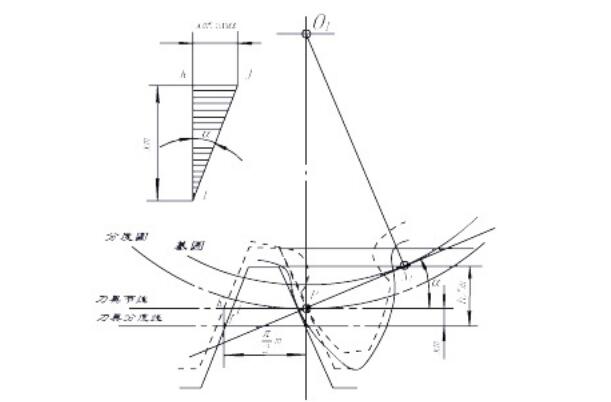

圖所示分度圓齒厚和齒槽寬及標準齒條刀切制正變位齒輪的情況。齒條刀中線遠離輪坯中心的徑向變位量是 xm>0，刀具節線上的齒厚較刀距中線上的齒厚減小 2KJ。由于輪坯分度圓與刀具節線作純滾動，被切出齒輪分度圓齒槽寬應等于刀具節線上的齒厚，即被切齒輪分度圓齒槽寬也減小 2KJ。由圖中關系可知，KJ=xmtgα。故正變位齒輪分度圓齒槽寬為：
對于負變位齒輪，上述兩式同樣適用，僅將變位系數 x 用負值代入。
2．中空旋轉平臺減速機的任意圓上的齒厚

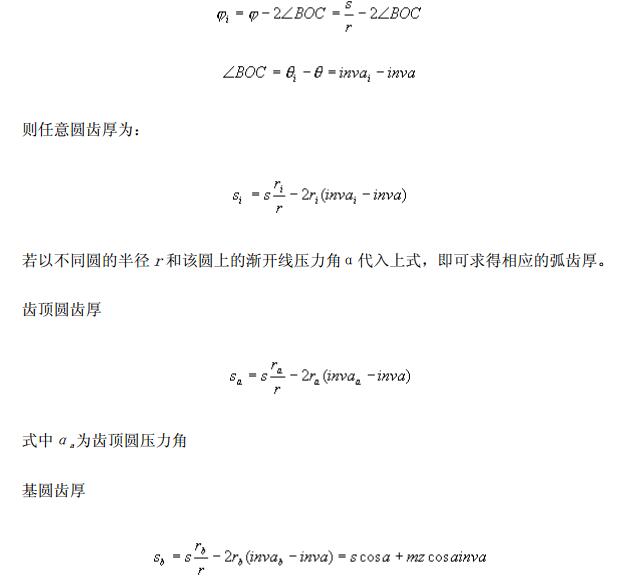

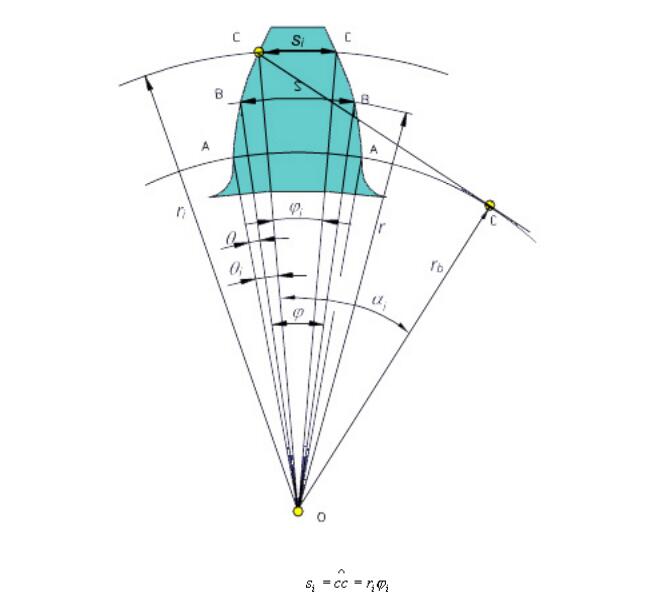

圖為外齒輪的一個輪齒，設 si為輪齒任意半徑 ri的圓周上的弧齒厚，s 為其分度圓上的弧齒厚，并設 si和 s 分別對應的中心角為φi和φ，由圖知
3．中空軸旋轉平臺減速機的齒根高和齒頂圓

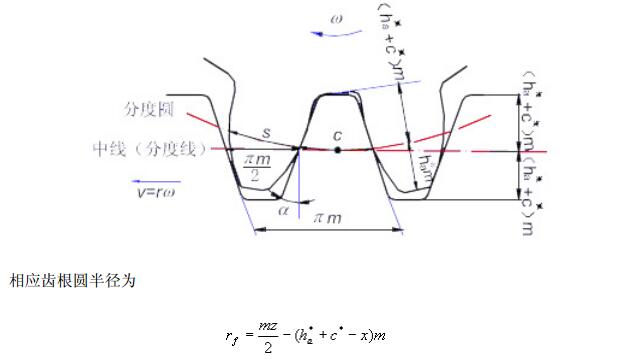

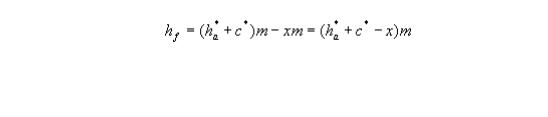

如圖所示，加工正變位齒輪，刀具中線與節線分離，移出 xm。因此齒根高比標準齒輪減小，即
對于負變位齒輪，用負值代入上述兩式。
4．中空旋轉平臺減速機的齒頂高和齒頂圓
變位齒輪的齒頂圓在切齒加工前已加工好，與輪齒切削加工無關。變位齒輪的齒頂高及齒頂圓均與標準齒輪不同，其變化的情況與一對齒輪嚙合傳動要求有關，將在下節介紹。
