中空旋轉平臺減速機齒廓不根切條件
（1） 根切現象及其產生原因

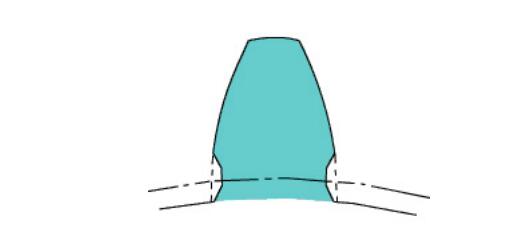

根切現象如圖所示，用范成法切制齒輪的過程中，有時刀具會把齒輪根部已加工好的漸開線齒廓切去一部分，這種現象稱為根切。根切將削弱齒根的強度，甚至可能降低重合度，影響傳動質量，應盡量避免。

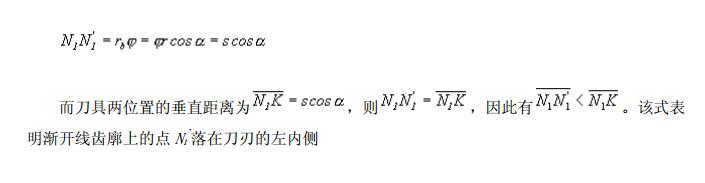

產生原因 圖為齒條刀的齒頂線超過極限嚙合點 N1（嚙合線與被切齒輪基圓的切點）的情況。當刀具以速度ν移動到達位置Ⅱ時，刀刃齒廓將被加工輪齒的漸開線齒廓完全切出。范成加工繼續進行，刀具移動距離 s 到達位置Ⅲ，刀刃齒廓與嚙合線 NN 交于點 K。與此同時，齒輪相應轉過φ角，其基圓轉過的弧長
即點 N1 ` 附近的漸開線被刀刃切掉而產生根切，如圖中的陰影部分所示。
（2） 避免中空旋轉平臺減速機根切的方法
以上分析可知，產生根切的原因是刀具的齒頂線超過極限嚙合點 N1，因此可以利用移距變位的方法避免根切。

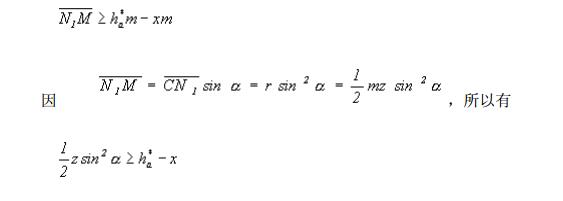

如圖所示，為了中空旋轉平臺減速機避免根切齒條刀采用正變位，變位量為 。這樣使刀具齒頂線通過極限嚙合點 N1，剛好不根切。由此可得不根切的條件為：
