合富源解析中空軸旋轉平臺減速機的裝配工藝

文章出處：合富源人氣：發表時間：2019-07-08 13:51

中空軸旋轉平臺減速機的裝配質量如何，對中空軸旋轉平臺減速機的精度和生產率均有直接景程，因此中空軸旋轉平臺減速機的裝配工作必須按裝配工藝進行，接下來深圳電動缸廠家介紹中空軸旋轉平臺減速機的裝配工藝……

中空旋轉平臺減速機的機體裝配

1、結合面的裝配

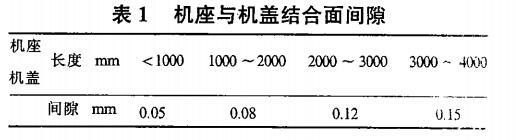

為了防止中空軸旋轉平臺減速機漏油，除軸端密封結構合理處，機座與機蓋結合面經精刨或者刮研其間除是見表1

長度以機座、機蓋的輪廓尺寸為準，塞尺檢查機座機蓋結合面允許局部塞進，但是不得超過把合螺絲孔中心，所有中空軸旋轉平臺減速機裝配把合后，0.03mm塞尺不得通過，局部通過深度允許為邊緣的二分之一。

2、滾動軸承試裝

洗滌軸承環，并將其清洗的軸承外圈在中空軸旋轉平臺減速機的軸承孔內試裝，不合適時要在公差范圍內修刮軸承孔的兩側。兩側的間隙如表2

軸承外環與軸承座的接觸面積應達到要求配合面的三分之二，既120度范圍并于中心線相對稱，軸承外環與上蓋接觸面積不應小于配合面的二分之一，即90度范圍并于中心線對稱。檢查方法用0.03-0.05mm寒尺不入即可。

3、漏水試驗

中空軸旋轉平臺減速機機座按技術要求進行漏水試驗，放入水后在機座停留十分鐘，檢查是否有漏水和滲水現象，發現有漏水和滲水部位要及時進行處理或報廢，十分鐘后將水放出，用壓縮空氣吹干。

4、油漆

對非加工表面涂以耐用油漆，通常采用醬色底漆紅色外漆，其中包括機卒，機蓋內部不加工表面，齒輪不加工表面，端蓋內部非配合表面等。表面如果粗糙應先要打底然后再涂漆并在專用室內用紅外線電機烘干涂漆表面。

5、其他

裝通罩、油標尺、放油用螺栓塞（包括密封用墊），交檢。
