伺服電動缸廠家介紹什么是電動缸、電動缸的分類、用途

文章出處：合富源人氣：發表時間：2019-08-07 16:42

隨著工業時代4.0的到來，工廠自動化的要求越來越高，電動缸應運而生。那么大家對電動缸的了解有多少呢？接下來跟著深圳電動缸生產廠家一起來學習一下電動缸的相關知識……

一、什么是電動缸

電動缸電動缸又叫作伺服電動缸、電動執行器、電動滑臺、直線滑臺、工業機械手臂等，是將伺服電機與絲杠一體化設計的模塊化產品，將伺服電機的旋轉運動轉換成直線運動，同時將伺服電機優點-精確轉速控制，精確轉數控制，精確扭矩控制轉變成-精確速度控制，精確位置控制，精確的力控制；實現高精度直線運動系列的全新革命性產品。

二、電動缸的組成

電動缸的結構比較簡單，主要包括驅動機構、減速裝置、直線傳動機構和機構四大部分。

驅動電機類型：直流電機、交流電機、步進電機、伺服電機等。

減速裝置：一般為齒輪減速、蝸輪蝸桿、行星齒輪、諧波減速

直線傳動機構：梯形絲桿、滾珠絲桿、滾柱絲桿、滑動導軌。

三、電動缸的分類

按照自動化發展的狀況可分為三大類：短行程系列、高剛性系列、薄型系列

在3大系列中，沿海地區使用比較廣泛的規格有：日規、歐規...電動缸的競爭相對比較大，因為在代替勞動力不單單指勞力上的取代，更多時候講究其靈活性，因而通常要求電動缸的各種參數達到比較高的要求，比如：速度要求，大部分的電動缸按不同規格大有不同，電動缸速度達到1000 mm/s；負載要求，不同的生產過程要求不一樣的負載；精度要求；標準電動缸重復定位精度達到±0.02mm。

電動缸從外形結構上可分為兩大類：直線式電動缸、折返式電動缸。

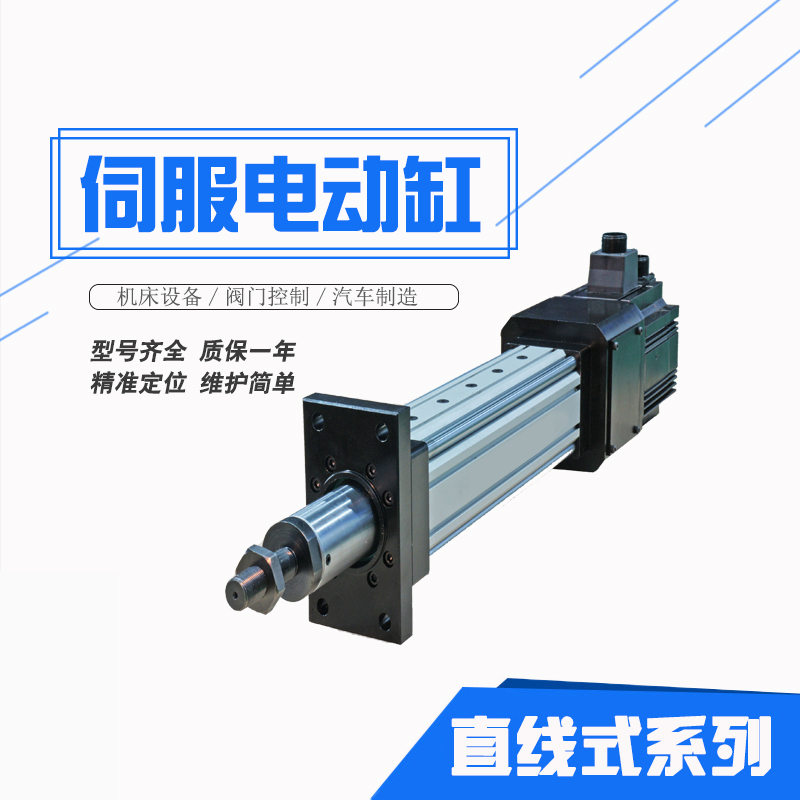

1、直線式電動缸

直線式電動缸集成了伺服電機、伺服驅動器、高精度滾珠絲杠或行星滾珠絲杠、模塊設計等技術，整個電動缸結構緊湊。伺服電機與電動缸的傳動絲桿通過聯軸器相連接，使伺服電機的編碼器直接反饋電動缸的活塞桿的位移量，減少了中間環節的慣量和間隙，提高了控制性能和控制精度。伺服電機與電動缸整體相連，安裝容易、設定簡單。電動缸的主要零部件均采用國內外優質產品，性能穩定、故障率低、可靠性高。

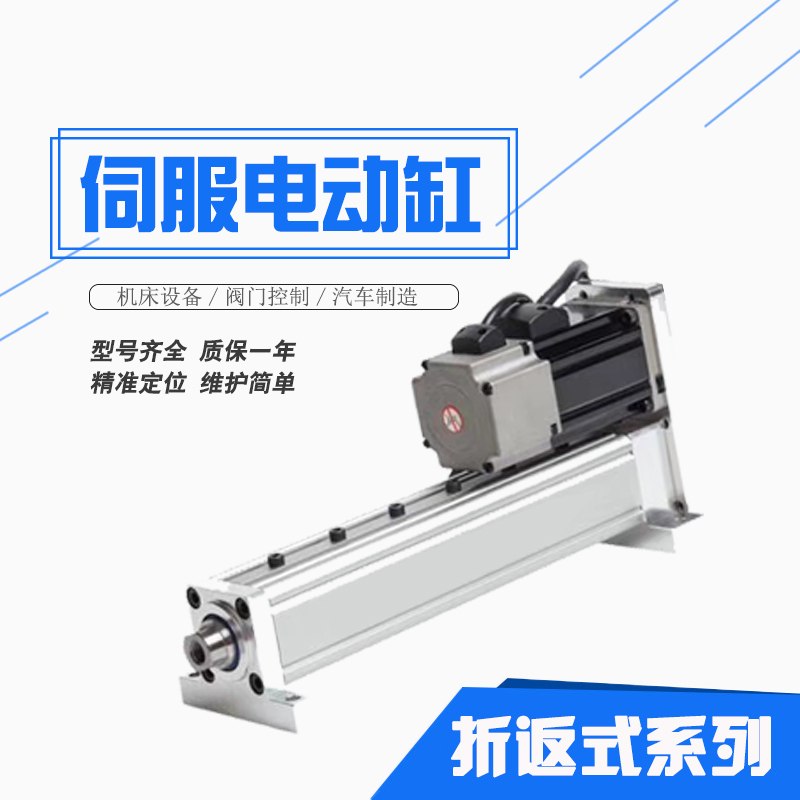

2、折返式電動缸

折返式電動缸的電機與缸體部分平行安裝，通過同步帶及同步帶輪與電動缸的傳動絲桿相連接，除具有直線式電動缸的特點外，并由于總長短，在安裝位置比較小的場合比較適應。同時折返式電動缸選用的同步帶，具有強度高、間隙小、壽命長等特點。使整個電動缸具有較高的控制性和控制精度。

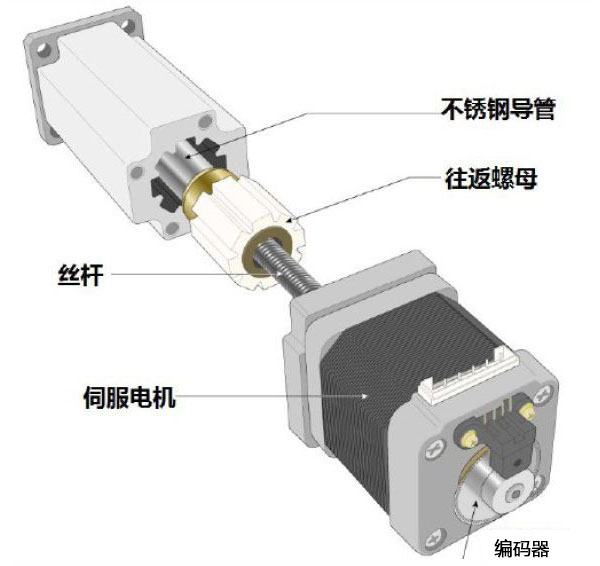

四、電動缸工作原理

電動缸的工作原理是以電力作為直接動力源，采用各種類型的電機(如AC伺服電機、步進伺服電機、DC伺服電機）帶動不同形式的絲杠(或螺母)旋轉，并通過構件間的螺旋運動轉化為螺母(或絲杠)的直線運動，再由螺母(或絲杠)帶動缸筒或負載做往復直線運動。傳統的電動缸一般采用電動機驅動絲杠旋轉，并通過構件間的螺旋運動轉化為螺母的直線運動。近些年新興的“螺母反轉型”電動缸(如整體式行星滾柱絲杠電動缸)采用相反的驅動方式，即驅動螺母旋轉，并通過構件間的螺旋運動轉化為絲杠的直線運動。

五、電動缸的主要特點

電動缸由于其獨有的性能特點，在許多工業場合被逐步推廣使用，它作為一種新穎的機電一體化產品，其優點主要體現在以下諸多方面。

1、節能干凈、超長壽命、操作維護簡單，具有很強的環境適應能力。伺服電動缸不容易受到周圍環境溫度的影響，可在低、高溫，雨雪等惡劣環境下無故障正常工作。防護等級可以達到IP66。密封件防止缸外污垢和水的污染并防止內部潤滑劑的泄漏，長期工作，并且實現高強度，高速度，高精度定位，運動平穩，低噪音。

2、傳動效率高。采用精密滾珠絲杠或行星滾柱絲杠等精密傳動元件的電動缸，省去了很多復雜的機械結構，其傳動效率得到了很大提高。這幾種類型的電動缸傳動效率可以達到90％以上。

3、定位精度高。采用滾珠絲杠的伺服電動缸，通過伺服控制可以實現0.01mm左右的精確定位，具有很高的定位精度，適合應用在對精度要求比較高的場合。電動缸在半閉環時就能達到相當高的定位精度，而液壓缸和氣缸要達到相同的定位精度必須采用全閉環控制系統。

4、結構簡單，占用空間小，維護方便。電動缸主要由電機和螺母螺桿機構組成，機構簡單，體積小，不會占用太大的工作空間。由于其結構簡單，在發生故障時容易找到故障原因，平時的維護保養也非常方便。

5、可靠性和安全性高。電動缸可以搭載先進的傳感器系統，以及各種行程控制裝置，對電動缸的工作狀態進行檢測和反饋，防止發生事故。

6、運行穩定，使用壽命長。當電動缸采用滾珠絲杠或行星滾柱絲杠時，傳動部分的摩擦將大大減小，有利于減少材料磨損，提高運行穩定性，延長使用壽命。

7、響應快，直線工作速度可以在很寬的速率范圍內調節，低速運行穩定。液壓缸的工作速度一般只能達到35mm/s，但普通電動缸的工作速度一般可以達到55mm/s。采用了行星滾柱絲杠的電動缸的速度甚至可以達到2000 mm/s，速度優勢非常明顯。此外，液壓缸在低速重載下容易產生爬行現象，而電動缸沒有這個缺點。

8、控制精準，同步性好。在需要多驅動同步的情況下，使用液壓缸或氣缸很難達到高精度的同步，因為使多個獨立的液壓缸或氣缸的控制回路頻率特性一致是非常困難的事情。但使用多個電動缸很容易達到同步，因為電氣系統的頻率特性比較容易達到一致。

9、電動缸還可替代部分液壓缸和氣動缸。能夠實現直線傳動的元件主要有電動缸、液壓缸、氣缸這三者的主要區別如下表所示。通過對比可以看出，電動缸比液壓缸和氣缸結構簡單，受溫度波動的影響小。

六、電動缸功能

電動缸主要由伺服電機、電動缸體、傳動裝置和位置反饋裝置等組成。產品的主要功能是通過計算機發送指令給伺服驅動器，伺服驅動器根據指令驅動伺服電機運轉，通過減速器、換向齒輪傳動機構帶動滾珠絲杠副旋轉；絲杠螺母徑向限位，在絲杠旋轉力矩的驅動下與推桿一起做往復直線運動，在絲杠端部安裝有多圈絕對值編碼器作為位置反饋裝置，用于實時反饋推桿位置。具有手動功能、應急裝置、鎖定功能、極限限位、報警功能。

七、電動缸的應用領域：

1、電動缸可代替液壓、氣動的場所，是液壓、氣動設備的升級產品、全電動多自由度平臺等；

2、實驗設備：高頻振動臺、高頻沖擊臺、仿真平臺、試驗臺、造波機；

3、專用設備：工業自動化生產線、裝配線、坐標機械用、升降臺、調偏控制、閥門控制、機械設備、咖瑪力、食品醫藥行業、數控機床、行業包裝機、汽車電子壓裝機、紡織設備卷繞機分度、模具位置控制、夾緊、鉆孔、定位、自動調節控制等；

4、軍事裝備：雷達支撐架、發射平臺升降機構、導彈起豎架、艙門開啟缸、火炮俯仰驅動裝置、車體電動調平機構、導彈外殼翻轉機構、掃雷機器臂、六自由度搖擺機構、履帶調節機構、抓彈機構、方艙擴展機構等特種設備。

合富源是一家專業研發、生產銷售電動缸、伺服電動缸為一體的伺服電動缸生產廠家，合富源機電憑借專業銷售渠道和強大的售后市場得到顧客的認可。歡迎或訪問公司！請致電或訪問公司獲取詳細參數！服務熱線韋先生15889715948
