行星減速機雙支撐是什么意思？
文章出處：合富源 人氣：發表時間：2019-03-30 09:50

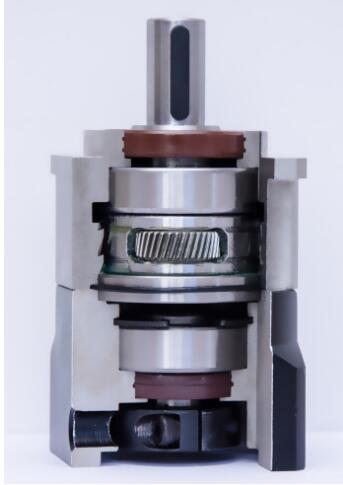

行星減速機內部結構圖包括：行星架、行星齒輪、太陽輪、內齒圈和其他零件。而這里行星減速機雙支撐指的就是行星減速機的行星架兩邊都有支撐。雙支撐的結構是指行星架上的齒輪兩邊受力。雙支撐結構的行星減速機因齒輪兩邊都有支撐點，當行星減速機的輸出端加負載之后，齒輪不會往一邊偏。因為不會有打滑鎖不死的現象，更加能保證同心度。精度更準確。

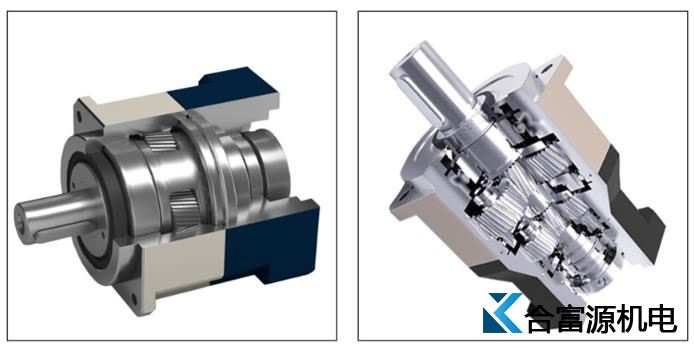

行星減速機雙支撐如上圖所示，行星減速機的行星架經過CNC兜空，然后在上加工中心打銷子孔，還必須保證上下兩個面的銷子孔完全同心(否則齒輪與齒輪就嚙合不上)，然后在放入齒輪，最后用銷子固定，齒輪的兩面都是由行星架來支撐。
行星減速機雙支撐有兩個支撐點，它的軸承和行星架是一體的，每個銷子孔必須是上下對應的，必須要精準，要保證完全同心，不能有一點偏差。這樣也就保證了伺服行星減速機的穩定性和高精度，即使在受到到很大扭力時也不會跑偏。
目前艾伺頓爾行星減速機有兩款雙支撐結構的行星減速機，這兩款雙支撐結構的行星減速機統一采用雙支撐獨力行星支架，既做到了保證穩定性的同時又保證了高精度，確保了品質穩定可靠。獨立一體式行星支架，雙支撐結構，全鑄造兩段式組合，同軸式方形法蘭輸出，低背隙，定位精準，鋼性好、承載能力大、噪音低、壽命長、體積輕小、外形美觀，安裝方便等特點，輸入端與馬達的連接采用筒夾式的鎖緊機構并經動平衡分析，以確保在高輸入轉速下結合介面的同心動力傳遞。
艾伺頓爾雙支撐結構的行星減速機適合于全球任何廠商所制造的驅動產品連接，如：松下、三菱、安川、三洋、歐姆龍、富士、臺達、東元、西門子、施耐德、法拉克、富田、廣數、華大、白山、雷賽、研控、信濃等。
