兩款行星減速機雙支撐結構的艾伺頓爾行星減速機

文章出處：合富源人氣：發表時間：2019-03-30 09:35

艾伺頓爾行星減速機以其體積小、壽命長、精度高等特點被眾多用戶所信任，在此合富源小編為大家介紹兩款具有行星減速機雙支撐結構的艾伺頓爾行星減速機。

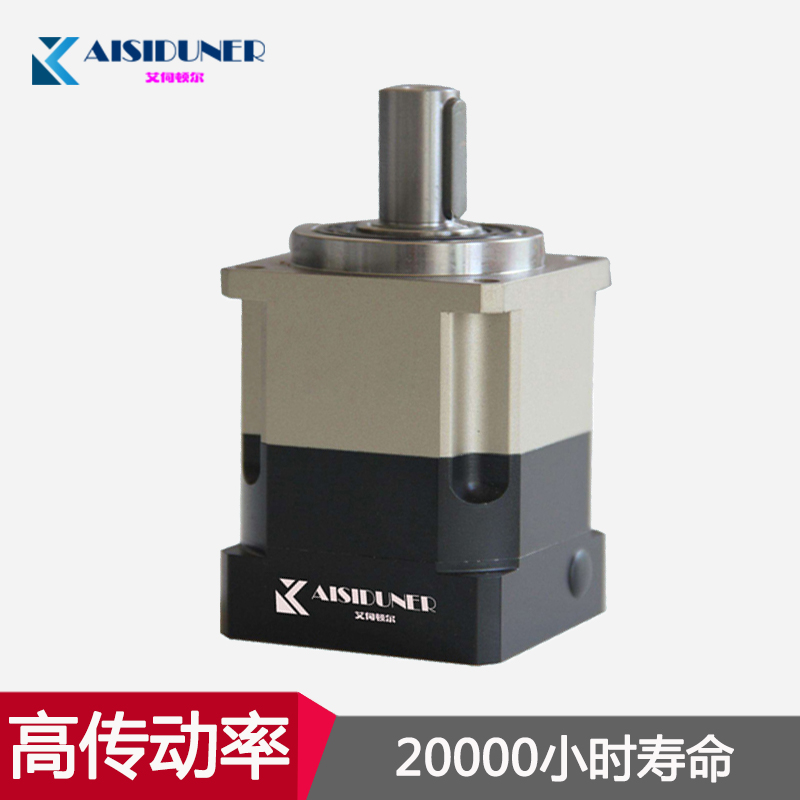

艾伺頓爾DAB系列行雙支撐星減速機簡介

艾伺頓爾DAB系列雙支撐行星減速機參數
產品規格	級數	傳動比	背隙	輸出方式
60、90、120、 150、180	L1=1級 L2=2級	L1：3、4、5、7、10 L2:12、15、16、20、25、28、30、35、40、50、70、100	P1=精密背隙 P1=標準背隙	S1=光軸輸出無=帶鍵輸出

功能特點

1、全一體化設計，精度提高到最大化；

2、雙支撐籠式行星架結構，擁有高可靠度，可適應頻繁正反轉；

3、斜齒傳動，傳動更平衡，更大的承載能力；

4、低回程間隙，定位更精準；

5、特殊轉架結構，可以承載更大的徑向力和軸向力。

基本參數

規格范圍：42-120

速比范圍：3-100

噪音：≤65DB

平均壽命：20000H

精度范圍：1-3arcmin（P1級）、3-5arcmin（P2級）

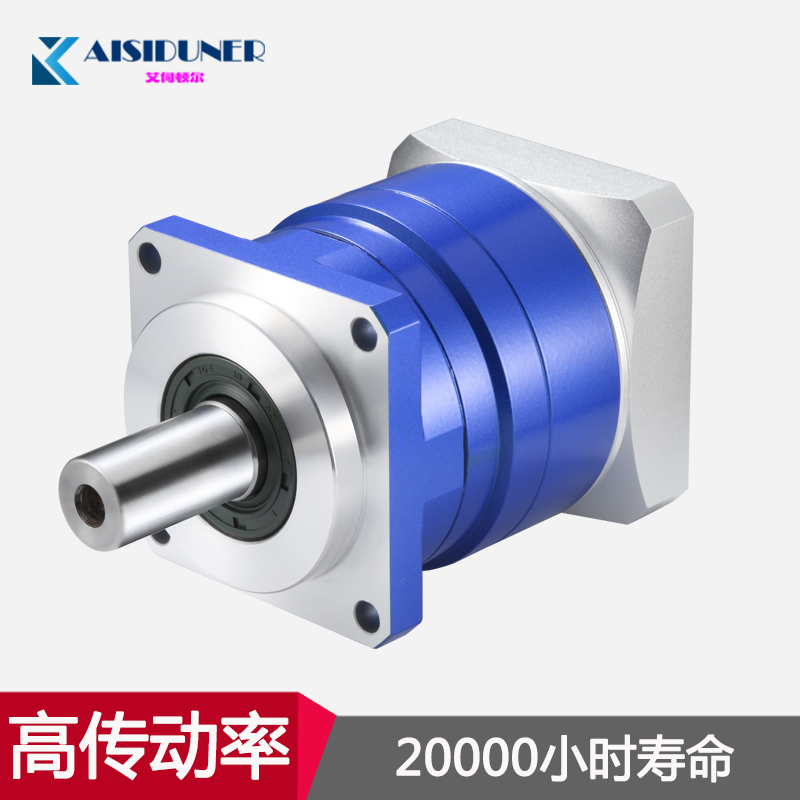

艾伺頓爾DDPM系列雙支撐行星減速機簡介

艾伺頓爾DDPM系列雙支撐行星減速機參數
產品規格	級數	傳動比	背隙	輸出方式
60、90、120、 140、180、220	L1=1級 L2=2級	L1：3、4、6、7、8、9、10 L2:12、15、16、20、25、28、30、35、40、50、70、100	P1=精密背隙 P1=標準背隙	S1=光軸輸出無=帶鍵輸出

功能特點

1、這款精密行星減速機采用的是雙支撐籠式行星架結構，使得精密行星減速機擁有高可靠度，可適應頻繁正反轉。

2、這款精密行星減速機的齒輪采用的斜齒，斜齒使得精密行星減速機精度更高，斜齒傳動，傳動更平衡，更大的承載能力。

3、低回程間隙，定位更精準。

4、特殊轉架結構，可以承載更大的徑向力和軸向力。

基本參數

規格范圍：60-180

速比范圍：3-100

噪音：≤65DB

平均壽命：20000H

精度范圍：1-3arcmin(P1級)、3-5arcmin(P2級)、5-8arcmin(P3級)

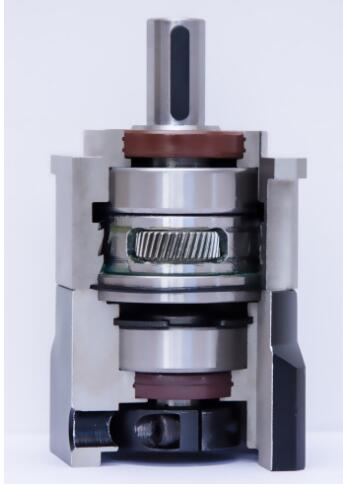

行星減速機雙支撐結構簡介

行星減速機雙支撐結構如上圖所示，行星減速機的行星架經過CNC兜空，然后在上加工中心打銷子孔，還必須保證上下兩個面的銷子孔完全同心(否則齒輪與齒輪就嚙合不上)，然后在放入齒輪，最后用銷子固定，齒輪的兩面都是由行星架來支撐。

雙支撐伺服行星減速機有兩個支撐點，它的軸承和行星架是一體的，每個銷子孔必須是上下對應的，必須要精準，要保證完全同心，不能有一點偏差。行星架上的齒輪就兩邊受力，這樣也就保證了行星減速機的穩定性和精度，即使在受到到很大扭力時也不會跑偏。
