電動缸廠家解析同步帶傳動滾珠絲桿式電動缸

文章出處：未知人氣：發表時間：2019-07-20 16:10

作為用于各種裝置的電動缸，電動缸包括：安裝在用螺釘擰緊的滾珠螺母上的活塞，控制螺桿旋轉的馬達，設置在活塞前表面上的空心桿，以及插入件中空桿支撐構件可旋轉地設置在螺釘遠端的中空部分中。聚氨酯橡膠通過安裝板安裝在空心桿遠端的頭部。金屬保護板設置在聚氨酯橡膠的遠端。電動缸可承受高溫并可減弱沖擊。因此，電動缸適用于在高溫狀態下推動重物的推出裝置和容納物體的殼體裝置。

作為電動缸，電動缸的結構包括：馬達，通過電氣元件連接到馬達的多個平行滾珠絲杠，與滾珠絲杠螺紋連接的多個滾珠螺母，以及整體固定的滾珠螺母滑塊和螺釘固定在滑塊上。

當上述電動缸用于例如壓配裝置或沖壓裝置時，在某些情況下，希望檢測由杠桿推出的負載。例如，當執行負載檢測時，可以想到在電動缸的桿的遠端處設置諸如負載傳感器的負載轉換器。使用由負載傳感器檢測的負載值，由此，例如，用于執行關于壓配合中的壓配合力是否合適的適合性確定的操作，并且在監視負載值直到目標負載的同時執行沖壓。到達可以實現。

同步帶傳動滾珠絲桿式電動缸

包括：外筒體，外筒體包括固定部分，用于固定到一端側的安裝位置;桿，桿構造成能夠在外筒的一端側上的開口沿軸向延伸和收縮;軸承，軸承設置在外筒的另一端側，并設置在外筒內;旋轉軸，旋轉軸由軸承可旋轉地支撐，驅動力為馬達旋轉;螺旋機構，其構造成將旋轉軸的旋轉運動轉換成桿的線性運動并傳遞線性運動;應變檢測單元，應變檢測單元設置在外圓柱的外圓周上在軸承的位置和固定部分之間有一個位置，其中外圓柱包括至少兩個可分開的分隔構件。

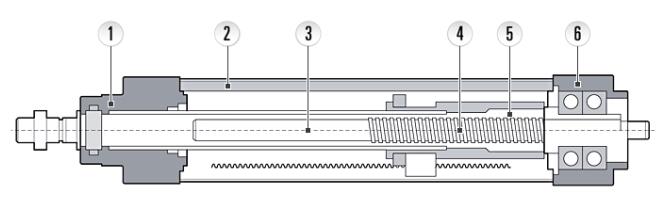

如圖所示，電動缸廠家解析外筒包括第一分隔構件和第二分隔構件，第一分隔構件包括固定部分并設置在一端側，第二分隔構件包括保持軸承的軸承保持部分和應變檢測單元設置在第二分隔構件中，圓柱形主體形成為薄的形狀，并且在薄的形狀中，安裝應變檢測單元的部分的外徑設定得小。
