電動缸廠家解析伺服電動缸的結構和原理

文章出處：合富源人氣：發表時間：2019-07-22 14:38

電動缸的使用范圍十分方法，很多機械設備中都有運用到伺服電動缸，但是大家對電動缸的了解卻不是很多，為了讓大家對電動缸有一個更加深刻的了解，接下來深圳電動缸廠家合富源將從電動缸的結構和電動缸的原理為大家講解一下電動缸……

電動缸廠家解析伺服電動缸的結構和原理……

伺服電動缸的結構（圖 1、圖 2）

我們根據伺服電動缸根據外部形狀，可以將電動缸分為直線式電動缸（如圖2）和折返式電動缸（如圖1），直連式電動缸又稱為直線式電動缸，折返式電動缸又稱為折疊式電動缸。直線式電動缸和折返式電動缸雖然看著不太一樣，其實這兩種電動缸的結構相差不大。電動缸廠家已經為大家標注好了兩種電動缸的結構組成零件。

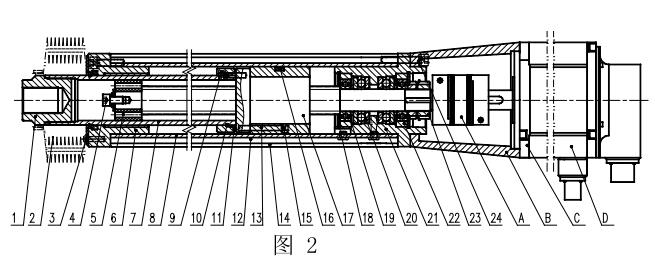

直線式電動缸的結構圖

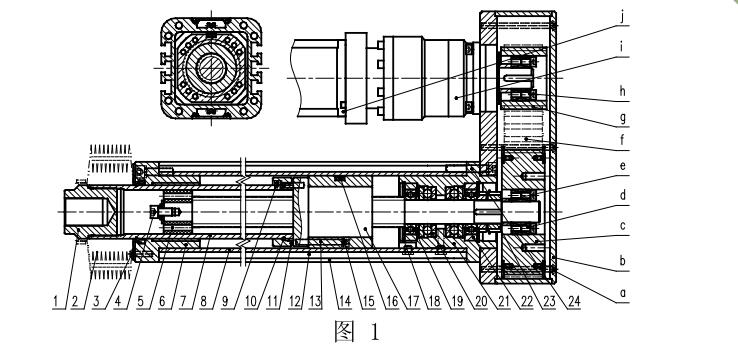

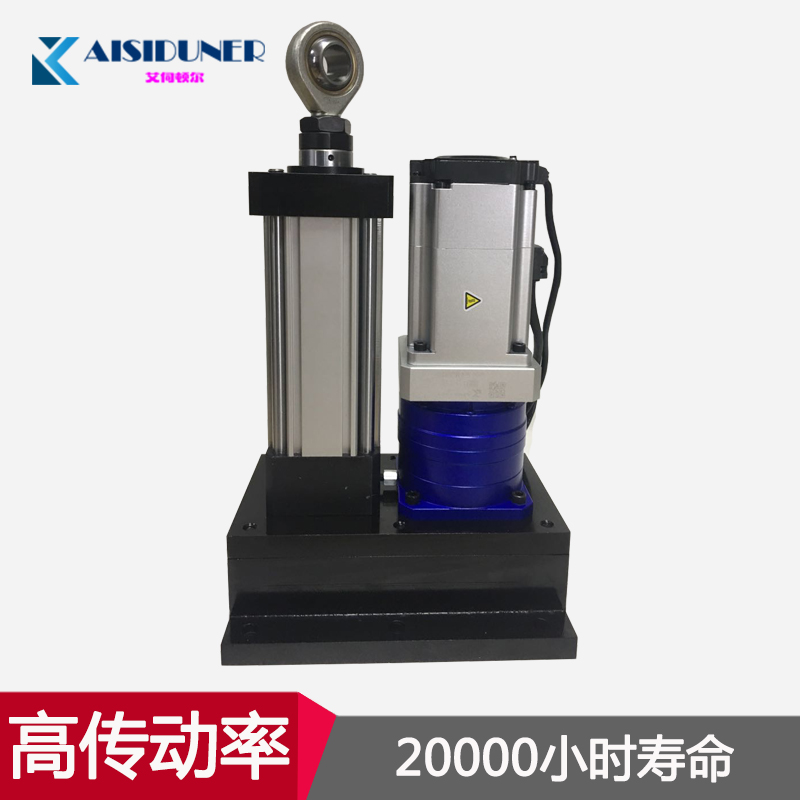

折返式電動缸的結構圖

1 連接頭

2 防塵罩

3 壓板

4 螺釘

5 導向套

6 支撐套

7 推桿

8 推桿套

9 螺釘

10 鋼絲擋圈

11 壓板

12 磁控開關

13 螺釘

14 護罩

15 防反轉塊

16 磁鐵

17 滾珠絲桿

18 擋圈

19 軸承

20 軸承

21 軸承座

22 軸承套

23 鎖緊螺母

24 螺釘

a 螺釘

b 底蓋

c 絲桿帶輪

d 脹緊套

e 墊套

f 同步帶

g 電機帶輪

h 脹緊套

i 減速頭

j 伺服電機

A 聯軸器

B 法蘭

C 螺栓

D 伺服電機

注：以上插圖為伺服電動缸構造圖，僅可作為零件清單的分類幫助。當配伺服電機機座不同，廠商不同，伺服缸高速或超高速，設計結構不同時可能出現不同的零件。

伺服電動缸的工作原理

伺服電動缸是將伺服電機與滾珠絲杠一體化設計的模塊化產品，將伺服電機的旋轉轉換成直線運動，同時獲取伺服電機最佳優點：將電機的精確轉速控制、精確推力控制、精確扭矩控制轉變成缸體的：精確速度控制、精確位置控制、精確推力控制，實現高精度直線運動系列的全新革命性產品。并廣泛的應用在物料搬運，機械加工制造高精密領域：航天測試設備、六自由度模擬器、機器人、注塑機、模具控制、閥門控制、精密機床、汽車制造設備等。

深圳電動缸廠家合富源小編為大家講解了電動缸的結構和電動缸的原理，有沒有覺得電動缸其實也沒有想象中得那么難懂，其實電動缸的相關知識還有很多，簡單的一篇文章也難以描述清楚，如果大家在后續的工作中有不懂的地方，可以咨詢電動缸廠家合富源……
