伺服中空旋轉平臺減速機的高低速軸部件的裝配

文章出處：合富源人氣：發表時間：2019-07-09 11:46

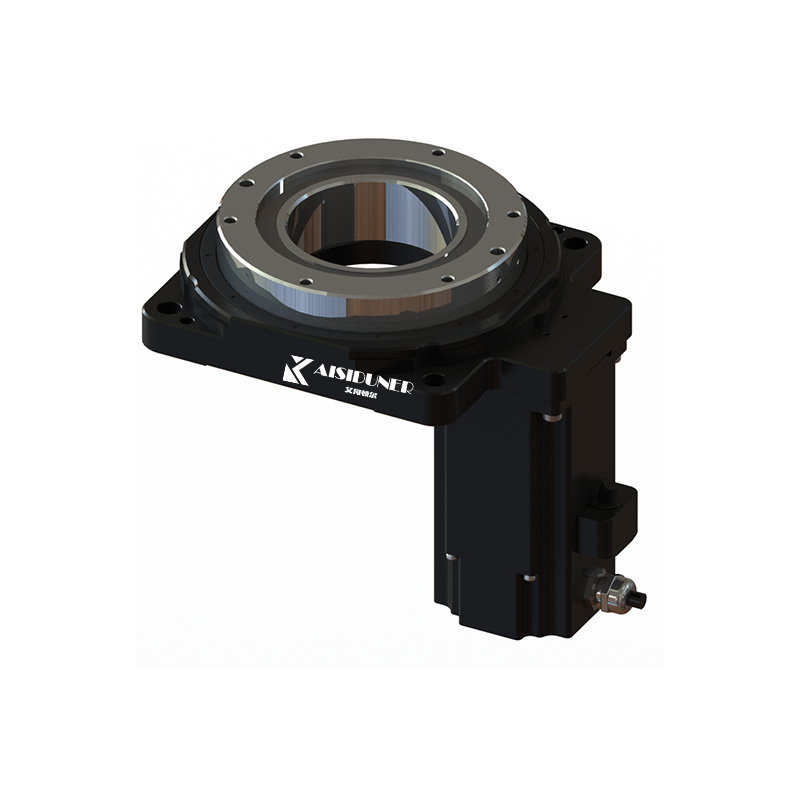

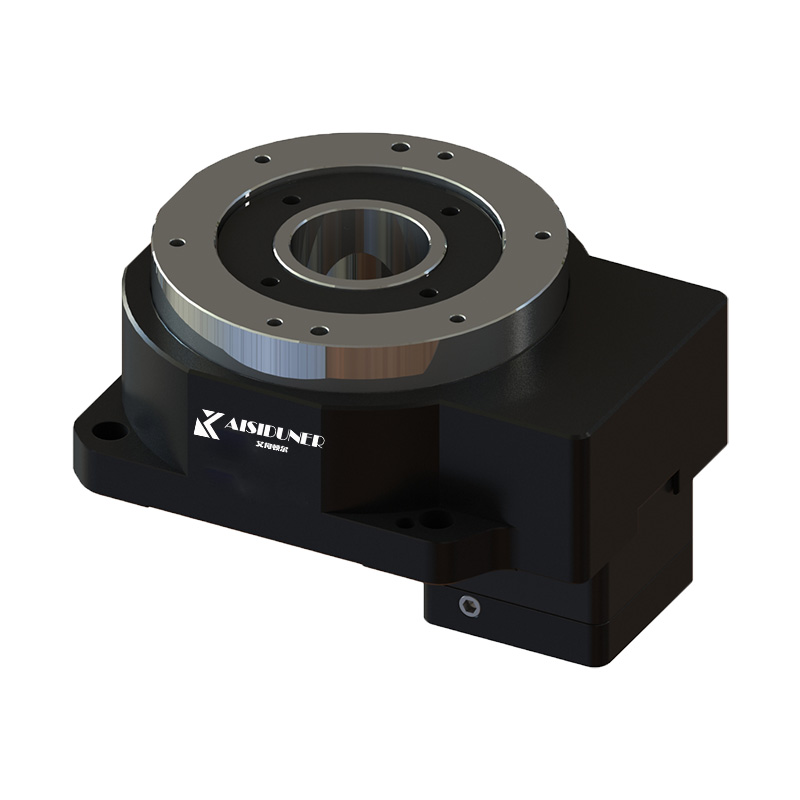

伺服中空旋轉平臺減速機的高速軸部件的裝配

檢查中空旋轉平臺齒輪軸與滾動軸承的尺寸，軸承牌號其兩者尺寸及公差是否相符，并將檢查合格的軸承放在油箱內加熱，用80%汽缸油，20%45#機油，油溫在80-100度，加熱時間不少于15分鐘，軸承內孔加熱后熱膨脹誤差可用下面的公式計算。

D=adt

上面公式中的D=軸承加熱后內徑變形是mm

a指的是中空旋轉平臺減速機軸承材料的熱膨脹系數

d指的是中空旋轉平臺減速機軸承內徑mm，

t指的是軸承加熱前與加熱后的溫差。

將中空旋轉平臺減速機軸承裝在齒輪軸上前，注意裝入擋油板及定距環等件。

軸承內孔與軸配合大多采用過渡配合，k，m,j等，軸承往軸上裝配時采用熱裝和壓裝可壓力機，用力錘沖子，用輔助工具安裝（見圖2）

當軸承內環孔壓套在軸上，是過渡配合，軸孔之間有一定的過盈量，其裝配壓力P可安下面的公式確定。

P=TDUE&B/2N(KG)

p指的是軸承內環壓套在軸上所需壓力

TD指的是實際過盈量，通常取計算過盈的90%

U指的是配合表面滑動摩擦系數

E指的是模具KG/CM2，滾珠軸鋼E=2.12*106KG/CM2

B指的是軸承內環寬度CM

N指的是軸承系數

輕系列N輕=2.78

中系列N中=2.27

重系列N重=1.96

裝配軸端蓋

清除零件上的毛刺并磨去光邊

檢查軸、齒輪及軸承的配合尺寸，并根據軸和齒輪的鍵槽修配鍵，將鍵裝在軸槽內。

用感應加熱使齒輪予熱到250-300度，在壓力機上把軸壓入齒輪孔到裝配位置為止。

根據電動缸廠家提供的圖紙技術要求對齒輪軸部件進行靜平衡試驗

將滾動軸承在電加熱油槽內加熱到90度把軸承壓裝到裝配位置

裝配軸端蓋、交檢
