伺服行星減速機齒輪等零件工作圖設計
文章出處：合富源 人氣：發表時間：2019-05-17 14:01
伺服行星減速機齒輪等零件工作圖設計的三大事項……
視圖選擇
伺服減速機圓柱齒輪可視為回轉體,一般用一至二個視圖即可表達清楚。 選擇主視圖時,常把齒輪的軸線水平橫置,且用全剖或半剖視圖表示孔、鍵槽、輪轂、輪輻及輪緣的結構;左視圖可以全部畫出,也可以將表示軸孔和鍵槽的形狀和尺寸的局部繪成局部視圖。
公差及表面粗糙度的標注
行星減速機齒輪零件工作圖上的尺寸,按回轉體尺寸的方法進行標注。 以軸線為徑向基準線,端面為齒寬方向的尺寸基準,既不要遺漏(如各圓角、倒角、斜度、錐度、鍵槽尺寸等),又要注意避免重復。

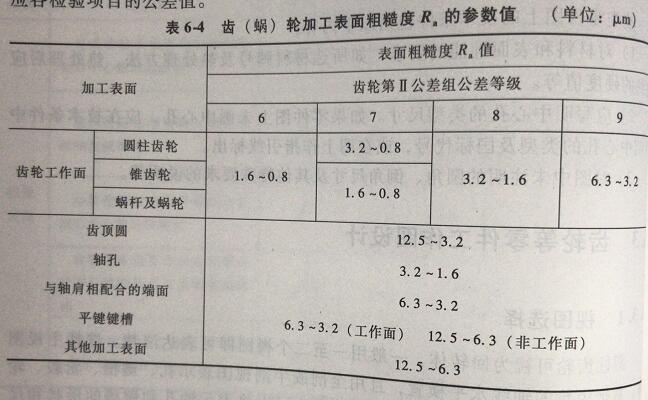

行星減速機齒輪零件工作圖上所有配合尺寸和精度要求較高的尺寸,均應標注尺寸公差 、形位公差及表面粗糙度。 齒輪的毛坯公差對齒輪的傳動精度影響很大,也應根據齒輪的公差等級進行標注。 齒輪的軸孔是加工、檢驗和裝配時的重要基準,其直徑尺寸精度要求較高,應根據裝配工作圖上選定的配合性質和公差等級查公差表,標出各極限偏差值。 齒輪的形位公差還包括: 鍵槽兩個側面對于中心線的對稱度公差,可按7~9級精度選取。 此外,還要標注齒輪所有表面相應的表面粗糙度參數值,見表6-4。
嚙合特性表
齒輪的嚙合特性表應布置在齒輪零件工作圖的右上角。其內容包括:齒輪的基本參數（模數，齒數、壓力角及斜齒輪的螺旋角）、公差等級和相應各檢驗項目的公差值。
