行星減速機軸類零件工作圖設計之技術條件
文章出處：合富源 人氣：發表時間：2019-05-17 13:54
行星減速機軸類零件工作圖設計之公差及表面粗糙度的標注
行星減速機軸的重要尺寸,如安裝齒輪、 鏈輪及聯軸器部位的直徑,均應依據裝配工作圖上所選定的配合性質,查出公差值,標注在零件圖上; 伺服減速機軸上裝軸承部位的直徑公差,應根據軸承與軸的配合性質,查公差表后加以標注; 鍵槽尺寸及公差應依據鍵連接公差的規定進行標注。
伺服行星減速機軸類零件圖除需標注上述各項尺寸公差外,還需標注必要的形位公差,以保證軸的加工精度和軸的裝配質量。 表6-2列出了軸的形位公差的推薦標注項目和公差等級。形位公差的具體數值見有關標準。

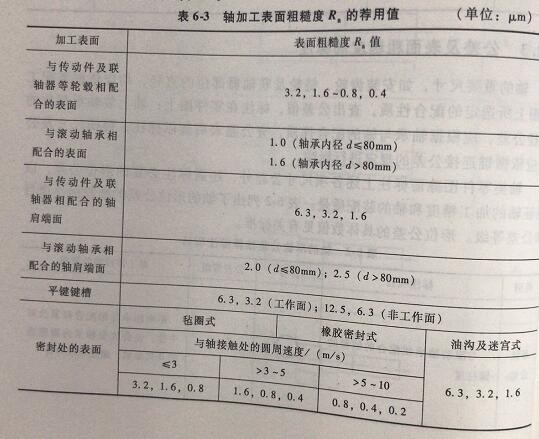

由于軸的各部分精度不同，加工方法不同，表面粗糙度也不相同。表面粗糙度參考數值的選擇見表6-3.
行星減速機軸類零件工作圖設計之技術條件
伺服減速機軸類零件圖上的技術條件包括以下內容:
1)對材料和表面性能的要求,如所選材料牌號及熱處理方法、熱處理后應達到的硬度值等。
2)應寫明中心孔的類型尺寸。 如果零件圖上未畫中心孔,應在技術條件中注明中心孔的類型及國標代號,或在圖上作指引線標出。
3)對圖中未注明的圓角、倒角尺寸及其他特殊要求的說明等。
