行星減速機廠家解析蝸桿傳動及其軸承的潤滑
文章出處：合富源 人氣：發表時間：2019-05-15 13:52

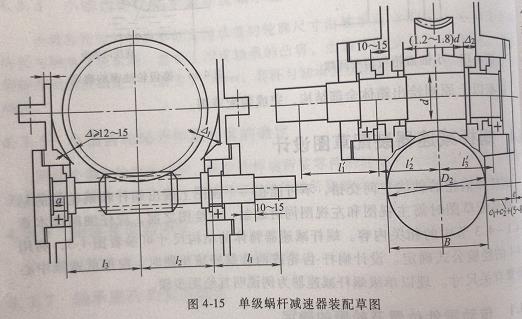

伺服行星減速機廠家工作人員完成蝸輪軸及軸承組合的初步設計后,從圖上量得受力點間的距離1、l2和13,如圖4-15所示。
蝸桿傳動及其軸承的潤滑
蝸桿伺服減速機軸承組合的潤滑與蝸桿傳動的布置方案有關。 當蝸桿圓周速度小于10m/s時,通常采用蝸桿布置在蝸輪的下面,稱為蝸桿下置式。 這時蝸桿軸承組合靠油池中的潤滑油潤滑,比較方便。
蝸桿浸油深度為(0.75~1.0)h,h為蝸桿的螺牙高 (或全齒高)。 當蝸桿軸承的浸油深度已達到要求, 蝸桿浸油深度不夠時,可在蝸桿軸上設濺油環,如圖4-18所示。 利用濺油環飛濺的油來潤滑傳動零件及軸承,這樣也可防止蝸桿軸承浸油過深。
蝸桿浸油深度為(0.75~1.0)h,h為蝸桿的螺牙高 (或全齒高)。 當蝸桿軸承的浸油深度已達到要求, 蝸桿浸油深度不夠時,可在蝸桿軸上設濺油環,如圖4-18所示。 利用濺油環飛濺的油來潤滑傳動零件及軸承,這樣也可防止蝸桿軸承浸油過深。
當蝸桿圓周速度大于10m/s時,采用蝸桿置于蝸輪上面的布置方式,稱為上置式。 其蝸輪速度低,攪油損失小,油池中雜質和磨料進人嚙合處的可能性小。
軸承游隙的調整
軸承游隙的調整通常由調整箱體軸承座與軸承蓋間的墊片或套杯與軸承蓋間的墊片來實現,如圖4-18所示。
