精密行星減速機傳動結構介紹

文章出處：合富源人氣：發表時間：2019-04-16 10:43

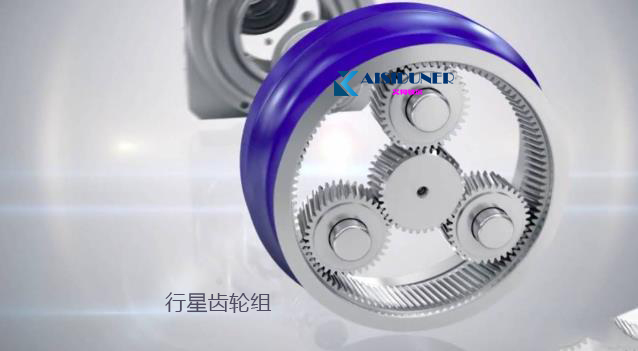

精密行星減速機的主要傳動結構是行星齒輪、太陽齒輪和內齒圈。我們所知道的大多數齒輪都是具有固定旋轉軸的齒輪。例如，機械鐘和表，盡管上面的所有齒輪都在旋轉，但它們的旋轉中心（與圓的中心位置一致）通常通過軸承安裝在外殼上。因此，它們的旋轉軸相對于殼體是固定的，因此它們也被稱為“固定軸齒輪”。

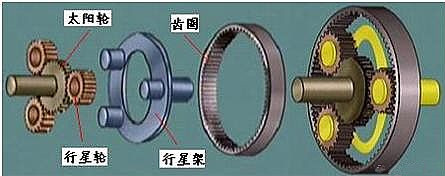

一定有移動。相應地，還有一種不太知名的齒輪，叫做“行星齒輪”，其旋轉軸不是固定的，而是安裝在旋轉支架上（藍色）（圖中黑色部分是外殼，黃色表示軸承）。行星齒輪（綠色）可以像固定軸齒輪一樣圍繞自己的旋轉軸（B-B）旋轉，并且它們的旋轉軸也可以通過藍色支架（稱為行星支架）圍繞其他齒輪的軸（A-A）旋轉。繞著自己的軸

直線的旋轉被稱為“旋轉”，圍繞其他齒輪軸的旋轉被稱為“旋轉”，就像太陽系中的行星一樣，所以它得名。

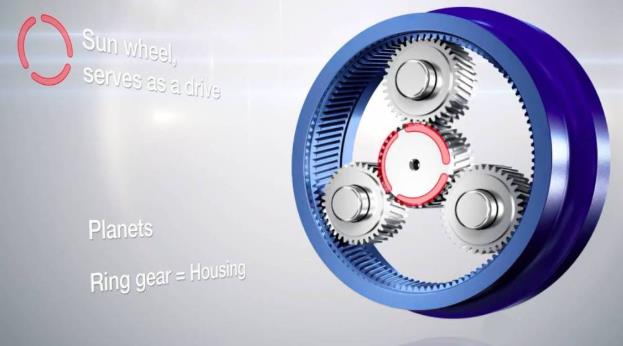

行星減速機里面的輪齒像太陽系一樣，具有固定軸的齒輪成為行星齒輪的旋轉中心，稱為“太陽輪”，如紅色齒輪所示。行星齒輪上通常有兩個嚙合點或兩個相互連接的行星齒輪上，它們分別與兩個太陽輪有關。灰色內齒輪軸與紅色外齒輪軸重合，后者也是一個太陽輪。

在大多數情況下，齒輪的作用是在保證優越機械性能的前提下改變各軸的轉速。就像雷克薩斯高中使用的簡單齒輪一樣，只要計算每個齒輪的齒數，并除以輸出齒輪的齒數除以輸入齒輪的齒數，就可以計算出齒數比。例如，如果輸入齒輪為8齒，輸出齒輪為24齒，則齒數比為24/8=3。標準表達式是與1相比的分號表達式，寫為3:1。

齒數3:1是什么意思？

首先，這是車軸的速比。少齒齒輪轉動更快。在這種情況下，8齒齒輪比24齒齒輪快三倍。其次，扭矩比與齒數成反比。在這種情況下，8齒齒輪的扭矩是24齒齒輪的1/3。為了提高齒輪加工的承載能力，應提高齒輪加工的接觸疲勞強度、彎曲疲勞強度和耐磨性，并采用齒輪加工的表面淬火方法。淬火機是保證淬火質量的關鍵設備。目前，我國表面淬火加熱設備（感應加熱裝置）已系列化生產，配套淬火由工廠自行設計制造。由于感應加熱面積大、功率大，大齒輪表面淬火一般采用同時加熱、連續加熱和淬火的方法。
