艾伺頓爾行星減速機在機器人關節上的應用

文章出處：合富源人氣：發表時間：2019-04-02 11:36

艾伺頓爾行星減速機是機器人關節當中不可缺少的一個重要部分。目前機器人關節減速機主要是諧波傳動和RV傳動。諧波傳動裝置柔輪的彈性變形容易引起較大的回差,影響機器人的定位精度及動態特性,從而其應用受到限制。

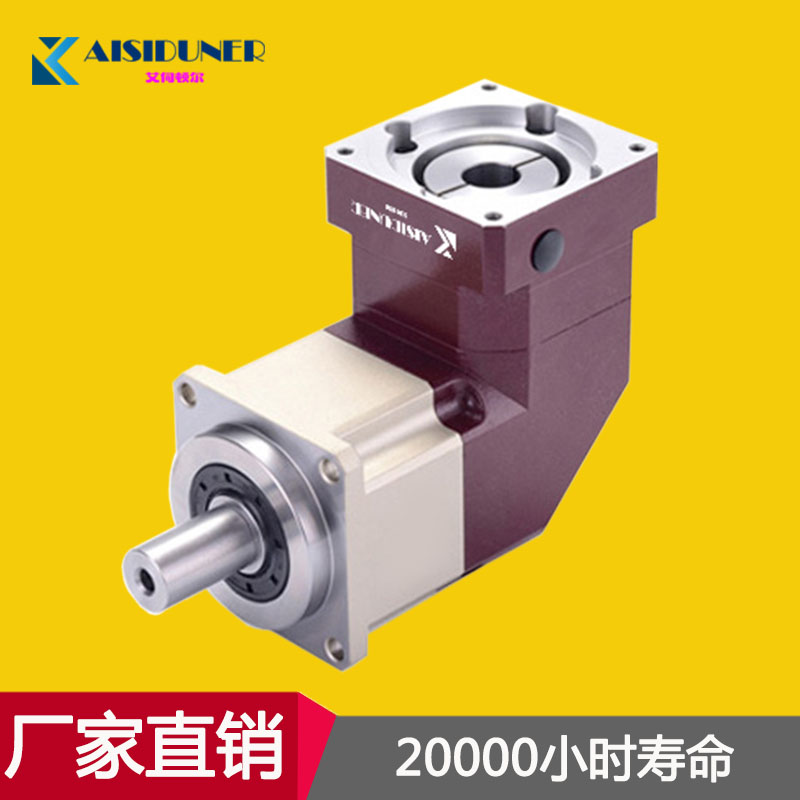

艾伺頓爾行星減速機在機器人關節上的應用

艾伺頓爾行星減速機的行星齒輪具有傳動比大、效率高、體積小、運動平穩以及承載能力大等優點,并且其在高速、大功率場合和低速、大轉矩場合中均可運用,如數控機床、攪拌機、采掘機械以及車輛工程等場合,應用于機器人關節減速器，具有大傳動比、高效率、小體積。

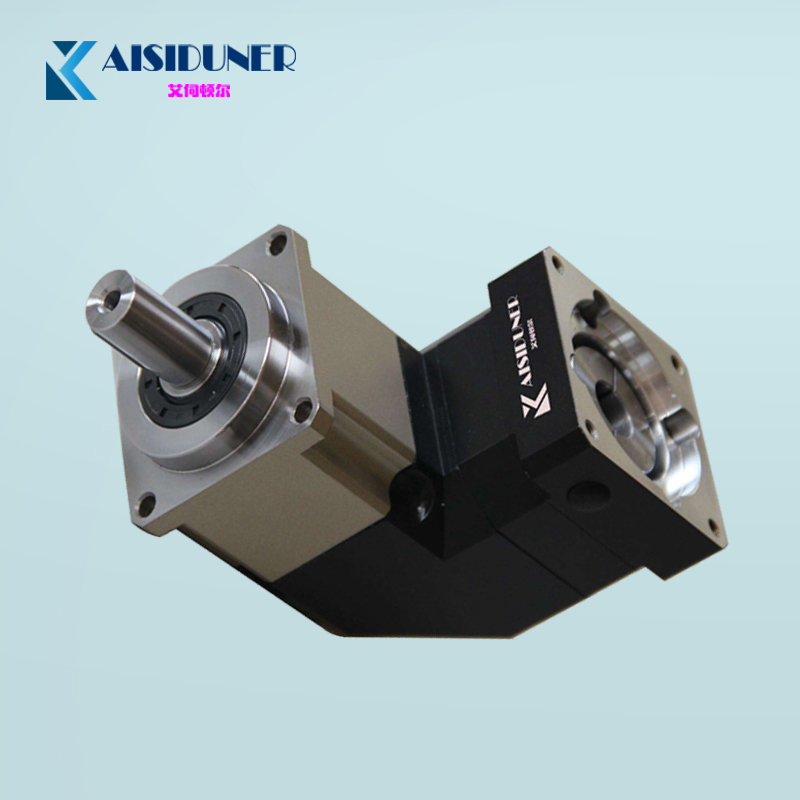

一、艾伺頓爾行星減速機行星機構

1、機構組成

艾伺頓爾行星減速機行星機構組成：固定內齒輪、輸出內齒輪、行星輪與齒輪嚙合端齒輪、行星輪與齒輪、嚙合端齒輪、太陽輪、行星架。

2、機構約束條件

艾伺頓爾行星減速機必須要滿足該機構本身結構的約束條件。

(1)同心條件

要使3R輪系能夠正常轉動,它的三個基本構件的回轉軸線必須在同一條直線上。

(2)安裝條件

在傳動中,為了計算和安裝的方便,通常取所有的中心輪的齒數均為行星輪個數的倍數。

(3)鄰接條件

為了保證減速機中各行星輪在相互運轉的時候不產生碰撞,必須使得相鄰兩行星輪的中心距大于兩輪齒頂圓半徑之和,實際應用中其差值一般要大于齒輪模數的0.5倍。

二、其他約束條件

在實際過程中,除了要滿足機構本身的裝配條件之外,還要滿足工作要求條件、齒輪標準模數條件以及齒輪機構的承載能力等其他一些約束條件。

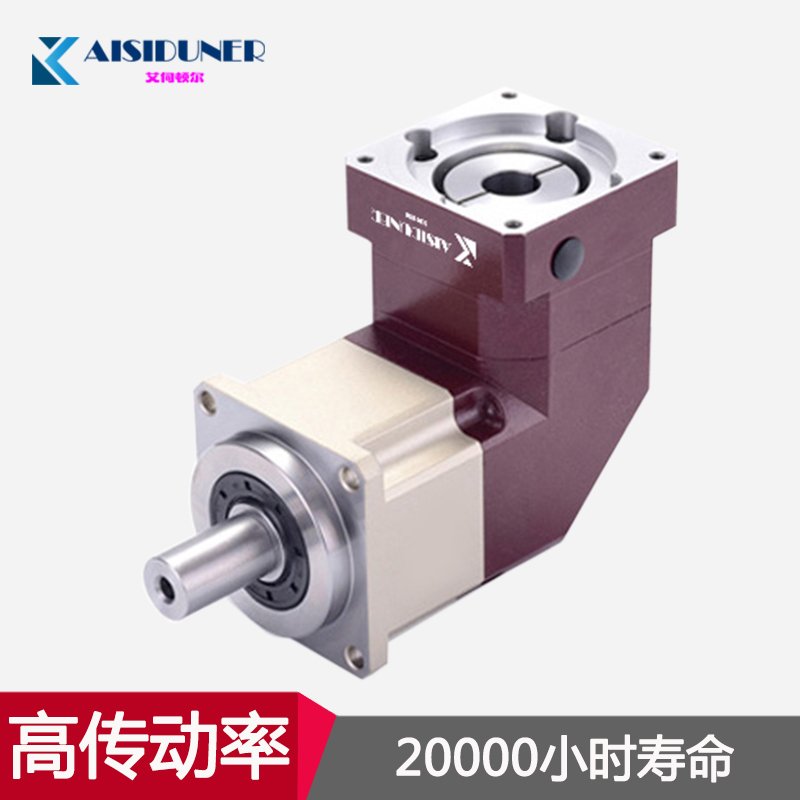

三、艾伺頓爾行星減速機在機器人關節應用參數

艾伺頓爾行星減速機在機器人關節應用參數要求:使用標準齒輪,輸入功率P:=1.5kW,輸入轉速n:=1500r/min,傳動比i=310,允許的傳動比偏差為△i0.04,短期間斷的工作方式,每天工作16h,使用壽命8年,且要求其傳動效率n盡可能大、結構緊湊、體積較小。齒輪材料選擇20 CrMnti,滲碳淬火,齒面硬度58-62HRC。

行星齒輪傳動的體積基本上決定了產品消耗材料的數量、制造的成本以及空間布置的難易程度,是一項非常重要的綜合性目標。

艾伺頓爾行星減速機通過對行星機構結構原理以及各種約束條件的分析,結合實際機器人減速器的要求,為一種可行的大傳動比、高效率、小體積的機器人關節行星減速器提供了解決方案。
