合富源為您解析電動缸的工作原理

文章出處：合富源人氣：發表時間：2019-03-23 11:18

國內工業時代已經進入4.0時代，電動缸在自動化生產的運用越來越多，但是還有很多人不知道電動缸的工作原理是什么？今天合富源小編就為大家分析一二……

電動缸的工作原理

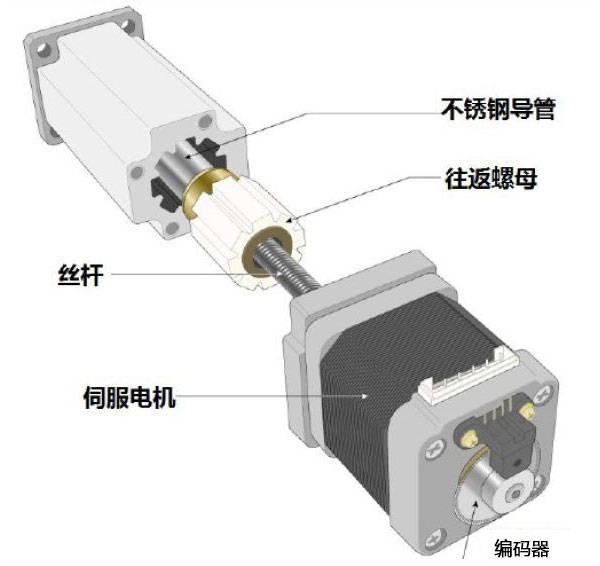

在介紹電動缸工作原理前，我們先來看下電動缸的外觀，電動缸的外觀整體上看上去和氣缸是十分相似的，但是電動缸采用的是電機功率轉換，而氣缸采用的是氣壓轉化為推力，電動缸和氣缸雖然在外觀相似，還是有核心的區別的。通過電動缸內部結構圖可以看出電動缸內部有滾珠絲桿，活塞桿等，外部采用伺服電機與滾珠絲桿直連或者間接連接，通過伺服電機的精密控制，帶動滾珠絲桿轉動，活塞桿做軸向運動，伺服電機做正反運動，隨即活塞桿也跟隨做前后運動，這個運動我們稱之為推力轉換。

那么電動缸的工作原理就是以電力作為直接動力源，采用各種類型的電機帶動不同形式的絲杠旋轉，并通過構件間的螺旋運動轉化為螺母/絲杠的直線運動，再由螺母/絲杠帶動缸筒或負載做往復直線運動。

傳統的電動缸一般采用電動機驅動絲杠旋轉，并通過構件間的螺旋運動轉化為螺母的直線運動。近些年新興的“螺母反轉型”電動缸(如整體式行星滾柱絲杠電動缸)采用相反的驅動方式，即驅動螺母旋轉，并通過構件間的螺旋運動轉化為絲杠的直線運動。

另外電動缸的外部限位采用和氣缸一樣的原理，用磁環開關做原點、極限，電動缸的傳動精度都是相對而言比較高的，相比之下氣缸必須要做硬件限位，那電動缸優勢要大很多（通過磁環感應器可做到到點就停止）后續電動缸在行業里面的運用會越來越多，這也就要求我們電動缸廠家要去不斷的提升品質和用戶體驗。

電動缸的優勢

電動缸配置方面比較靈活，伺服電機可直連或者側裝，缸體本身具有多種安裝方式。針對不同的客戶推力使用方案，廠家可以給出最合適的方案，以及選型。

合富源是一家專業研發、生產銷售電動缸、伺服電動缸為一體的伺服電動缸生產廠家，合富源機電憑借專業銷售渠道和強大的售后市場得到顧客的認可。歡迎或訪問公司！請致電或訪問公司獲取詳細參數！服務熱線韋先生15889715948
