中空旋轉平臺廠家：中空旋轉平臺減速機的結構和齒輪作用

文章出處：未知人氣：發表時間：2020-06-05 14:37

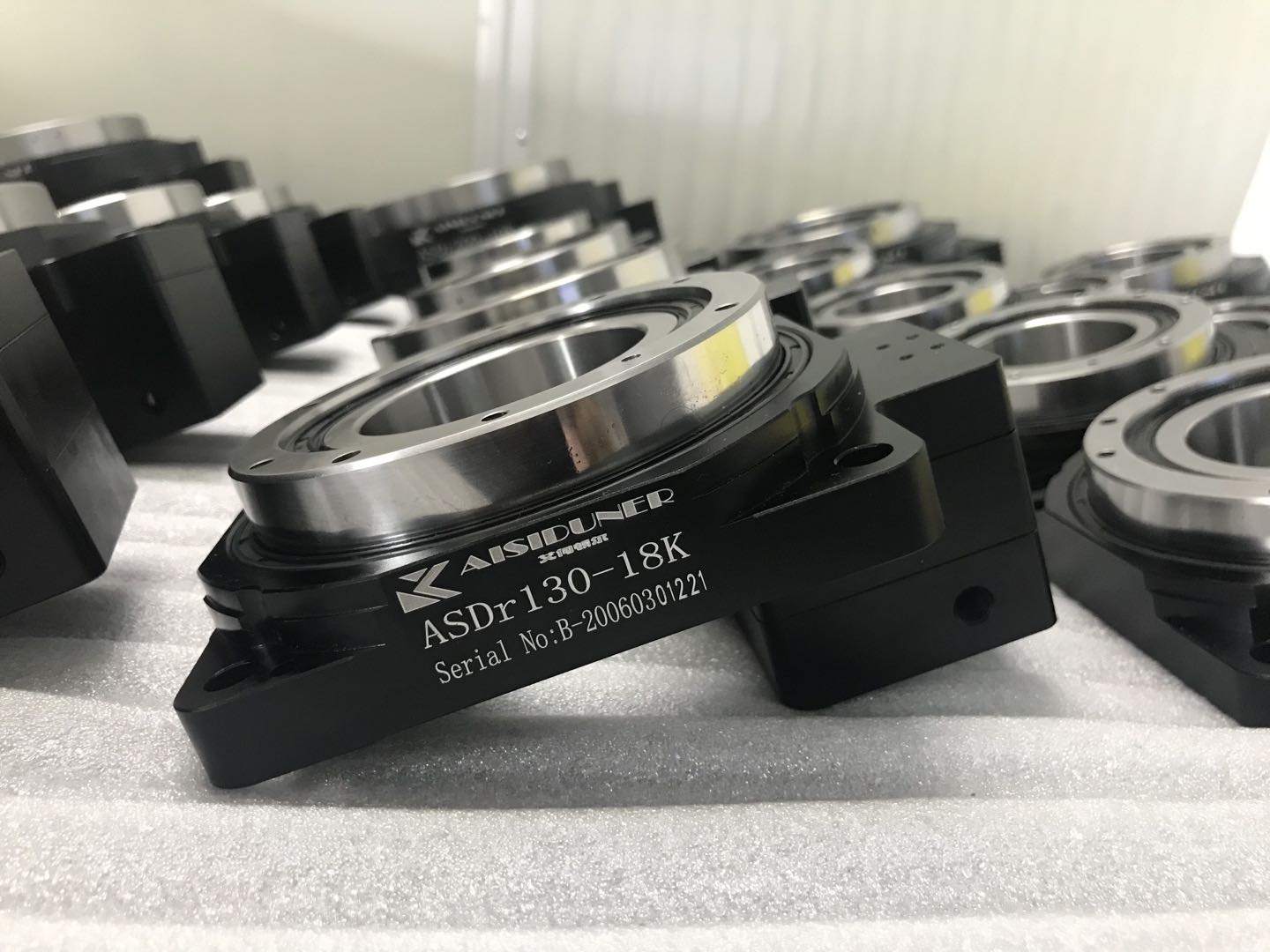

中空旋轉平臺的部件主要包括大軸承部件、小軸承部件和動力裝置。中空旋轉平臺的大軸承組件包括箱體、大齒輪和十字滾子軸承（或圓錐滾子軸承），小軸承組件包括軸承室和小齒輪。

為了進一步延長中空旋轉平臺的使用壽命，工程師們在中空旋轉平臺的設計中加強了優化。在中空旋轉平臺原有的內部結構基礎上增加了偏心環裝置。偏心環通過內環和外圈設有多個均勻分布的撬孔，撬孔套在中空旋轉平臺箱體底部的圓形槽內。消除了中空旋轉平臺齒輪間的間隙，使中空旋轉平臺保證精度和延長壽命的同時，實現了使用壽命。

中空旋轉平臺減速機有很多部分，其中最重要的是齒輪。中空旋轉平臺廠家淺談中空旋轉平臺減速機的齒輪的精度，中空旋轉平臺齒輪的精度等級從0到8分為9個等級。

中空旋轉平臺齒輪的允許偏差規定有以下四項：

1.徑向跳動
2.單齒距偏差
3.齒距累積偏差
4.鄰齒距偏差

允許偏差的定義與直齒圓柱齒輪和斜齒輪的精度基本相同。

1、中空旋轉平臺的徑向跳動

當探針與齒面中部的分度圓附近的每一邊接觸時，探針沿錐的法向方向的最大變化。

2、中空旋轉平臺減速機單齒距偏差

在中點分度圓上，指實際齒間距與相鄰兩齒的名義齒距之差。

3、中空旋轉平臺減速機齒距累積偏差

實際齒間距之和與中點分度圓上任意兩顆齒之間的名義齒距之差。

4、中空旋轉平臺減速機相鄰齒距偏差

中點分度圓上相鄰兩個齒之間的距離差的絕對值。
