電動缸廠家解析折返式電動缸的內部結構
文章出處：合富源 人氣：發表時間：2019-08-06 11:47
伺服電動缸可以分成直線式電動缸和折返式電動缸，這兩種電動缸從外觀上看的差別是伺服電機與電動缸的傳動絲杠相連接的方式不一樣，直線式電動缸的伺服電機與電動缸在同一個水平線相連接，折返式電動缸的伺服電機與電動缸而是平行連接的。接下來電動缸廠家為您折返式電動缸的內部結構……
折返式電動缸的概念
折返式電動缸的電機與缸體部分平行安裝，通過同步帶及同步帶輪與電動缸的傳動絲桿相連接。除具有直線式電動缸的優點外、由于總長度變短，更適用于安裝空間比較小的場合。同時折返式電動缸選用的同步帶，具有 強度高、間隙小、壽命長等特點，使整個電動缸具有較高的控制性和控制精度。

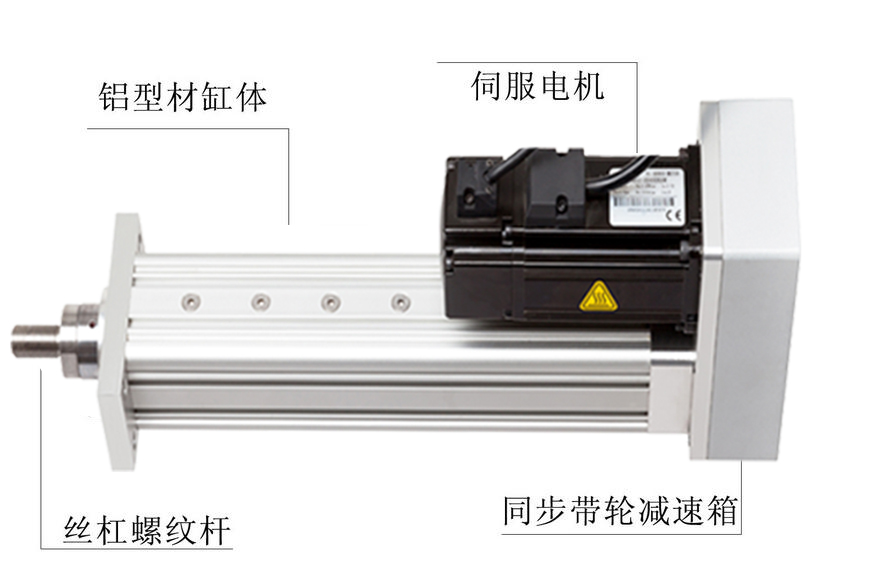

折返式電動缸從整個電動缸結構可以來看，折返式電動缸的結構包括：絲桿螺紋桿、同步帶輪減速箱、伺服電機、鋁型材缸體。

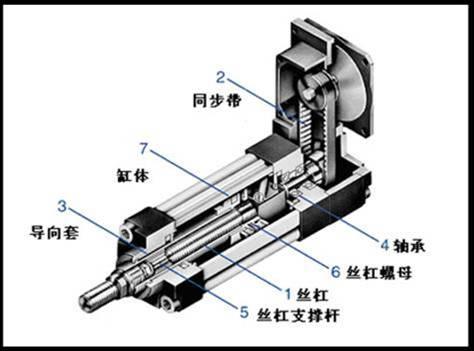

1、絲桿
2、同步帶
3、導向套
4、軸承
5、絲桿支撐桿
6、絲桿螺母
7、缸體
折返式電動缸的安裝方式

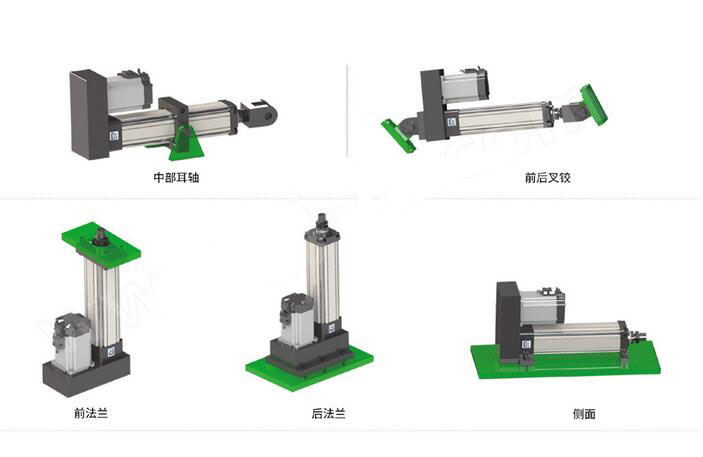

折返式電動缸的安裝方式主要有5種，分別為中部耳軸、前后叉鉸、前法蘭安裝、后法蘭安裝和側面安裝。
