電動缸廠家解析伺服電動缸參數和電動缸技術參數

文章出處：合富源人氣：發表時間：2019-07-25 14:20

伺服電動缸是一種將旋轉運動轉換成直線運動的模塊化產品，伺服電動缸參數和伺服電動缸技術參數有很多，要想弄清楚這些數值不是一件簡單的事情，接下來深圳電動缸廠家合富源將為您解析伺服電動缸參數和伺服電動缸技術參數……

伺服電動缸的參數包括：絲桿導程、伺服電動缸的構型、伺服電動缸的額定推力、伺服電動缸的速度和伺服電動缸的行程。

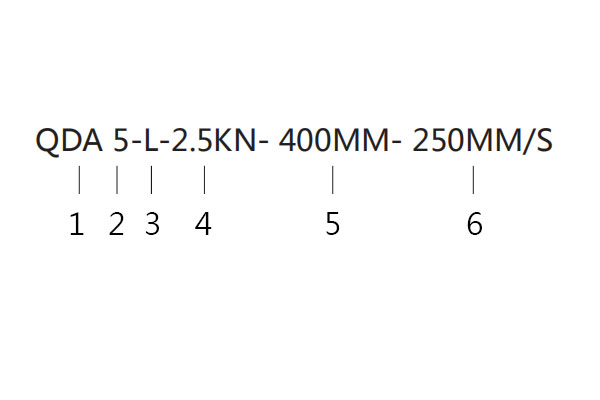

在此我們以國產電動缸品牌合富源伺服電動缸一個具體型號來舉例

1、指的是伺服電動缸的缸型，合富源伺服電動缸的缸型主要分為簡易型、精密型、閉環步進POM、低壓型。

2、指的是伺服電動缸的導程，這又稱為伺服電動缸的螺距，得力伺服電動缸的導程主要包括5、10、16

3、指的是伺服電動缸的導程的構型，合富源伺服電動缸的導程主要包括直連式電動缸（深圳電動缸廠家合富源用L表示），折疊式電動缸（深圳電動缸廠家合富源用R表示），90度垂直式電動缸（深圳電動缸廠家合富源用V表示）.

4、指的是伺服電動缸的人額定推力，合富源伺服電動缸的額定推力從1KN-500KN

5、指的是伺服電動缸的行程，合富源伺服電動缸的的行程可以訂制。

6、指的是伺服電動缸的額定速度，合富源伺服電動缸的也可以根據用戶的要求來訂制。

合富源伺服電動缸的基本技術參數

合富源伺服電動缸的基本技術參數包括：標準馬達輸出、額定扭矩、額定推力、最高運行速度、重復定位精度、最長行程、最大負載、螺桿等級、螺桿規格、活塞桿旋轉角度、最大驅動扭矩、基本重量，增加重量、磁性開關……

深圳電動缸廠家合富源為大家講解國產電動缸品牌合富源伺服電動缸技術參數……

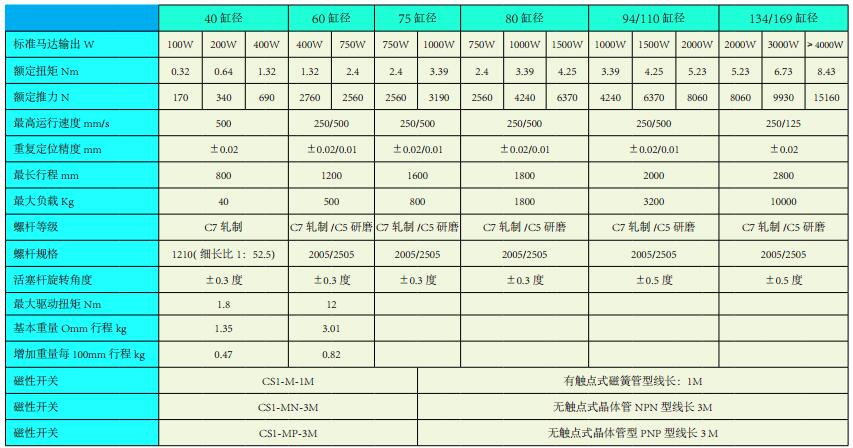

合富源直線式電動缸技術參數

	40缸徑			60缸徑		75缸徑		80缸徑			94/110缸徑			134/169缸徑
標準馬達輸出W	100W	200W	400W	400W	750W	750W	1000W	750W	1000W	1500W	1000W	1500W	2000W	2000W	3000W	>4000W
額定扭矩NM	0.32	0.64	1.32	4 1.32	2.4	2.4	3.39	2.4	3.39	4.25	3.39	4.25	5.23	5.23	6.73	8.43
額定推力N	170	340	690	2760	2560	2560	3190	2560	4240	6370	4240	6370	8060	8060	9930	15160
最高運行速度MM/S	500			250/500		250/500		250/500			250/500			250/125
重復定位精度MM	±0.02			±0.02/0.01		±0.02/0.01		±0.02/0.01			±0.02/0.01			±0.02
最長行程MM	800			1200		1600		1800			2000			2800
最大負載KG	40			500		800		1800			3200			10000
螺桿等級	C7 軋制			C7 軋制 /C5 研磨		C7 軋制 /C5 研磨		C7 軋制 /C5 研磨			C7 軋制 /C5 研磨			C7 軋制 /C5 研磨
螺桿規格	1210( 細長比 1：52.5)			2005/2505		2005/2505		2005/2505			2005/2505			2005/2505
活塞桿旋轉角度	±0.3 度			±0.3 度		±0.3 度		±0.3 度			±0.5 度			±0.5 度
最大驅動扭矩NM	1.8			12
基本重量0MM行程KG	1.35			3.01
增加重量第100MM行程KG	0.47			0.82
磁性開關	CS1-M-1M						有觸點式磁簧管型線長：1M
磁性開關	CS1-MN-3M						無觸點式晶體管 NPN 型線長 3M
磁性開關	CS1-MP-3M						無觸點式晶體管型 PNP 型線長 3 M
