中空軸旋轉平臺減速機直齒錐齒輪傳動設計
文章出處：合富源 人氣：發表時間：2019-07-24 11:51
深圳中空旋轉平臺減速機廠家合富源為您解析中空軸旋轉平臺減速機直齒錐齒輪傳動設計……
中空軸旋轉平臺減速機的錐齒輪是圓錐齒輪的簡稱，它用來實現兩相交軸之間的傳動,兩軸交角 S 稱為軸角，其值可根據傳動需要確定，一般多采用 90°。

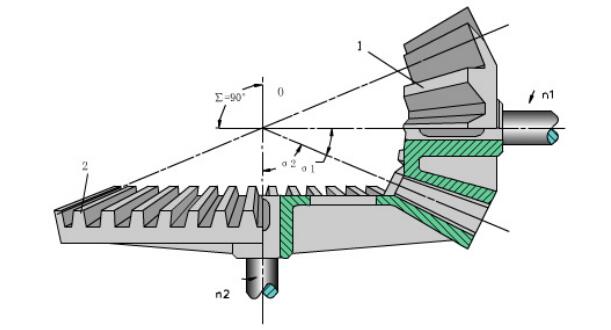

中空旋轉平臺減速機的錐齒輪的輪齒排列在截圓錐體上，輪齒由齒輪的大端到小端逐漸收縮變小，如下圖所示。由于這一特點，對應于圓柱齒輪中的各有關"圓柱"在錐齒輪中就變成了"圓錐"，如分度錐、節錐、基錐、齒頂錐等。錐齒輪的輪齒有直齒、斜齒和曲線齒等形式。直齒和斜齒錐齒輪設計、制造及安裝均較簡單，但噪聲較大，用于低速傳動（＜5m/s）；曲線齒錐齒輪具有傳動平穩、噪聲小及承載能力大等特點，用于高速重載的場合。本節只討論 S=90°的標準直齒錐齒輪傳動
中空旋轉平臺減速機的齒廓曲面的形成

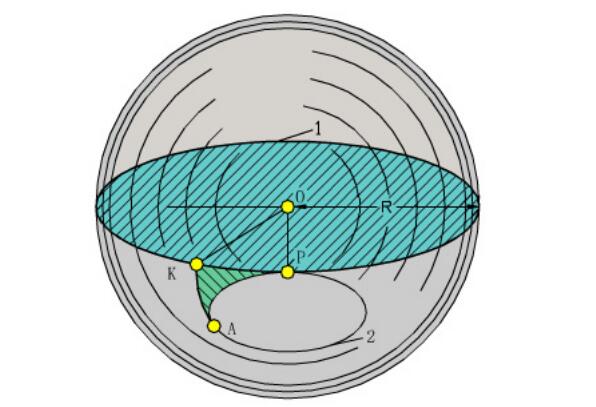

直齒錐齒輪齒廓曲面的形成與圓柱齒輪類似。如下圖所示，發生平面 1 與基錐 2 相切并作純滾動，該平面上過錐頂點 O 的任一直線 OK 的軌跡即為漸開錐面。漸開錐面與以 O 為球心，以錐長 R 為半徑的球面的交線 AK 為球面漸開線，它應是錐齒輪的大端齒廓曲線。但球面無法展開成平面，這就給錐齒輪的設計制造帶來很多困難。為此產生一種代替球面漸開線的近似方法。
