中空旋轉平臺減速機根彎曲疲勞強度計算
文章出處：合富源 人氣：發表時間：2019-07-24 11:42
深圳中空旋轉平臺減速機廠家為您解析中空旋轉平臺減速機根彎曲疲勞強度計算……

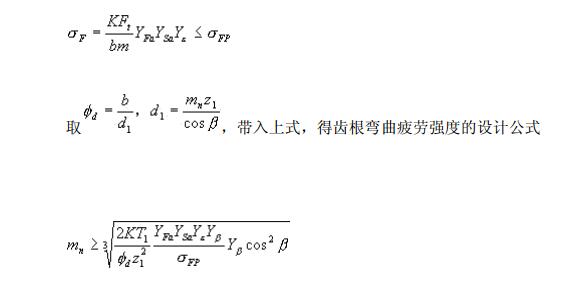

中空旋轉平臺減速機的斜齒輪的齒根彎曲疲勞強度計算，通常按其法面當量齒輪進行，各參數均為法面參數。由于斜齒輪的接觸線是傾斜的，輪齒多為局部折斷，其承載能力比直齒輪顯著增加。因此，螺旋角對齒根彎曲強度產生的有利影響，用螺旋角系數 Yb予以考慮。則齒根彎曲疲勞強度的校核公式為上圖所示……

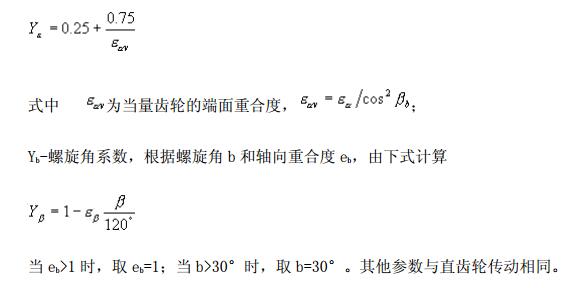

式中 YFa-齒形系數，按當量齒數 ，由圖外齒輪的齒形系數 YFa查取； YSa-應力修正系數，按當量齒數 ，由圖應力修正系數 YSa查取； Ye-重合度系數，根據端面重合度系數 和軸向重合度 ，由上式計算 ……
