中空旋轉平臺減速機廠家分析漸開線齒壓角
文章出處：合富源 人氣：發表時間：2019-07-12 11:46
中空旋轉平臺減速機廠家分析漸開線齒壓角

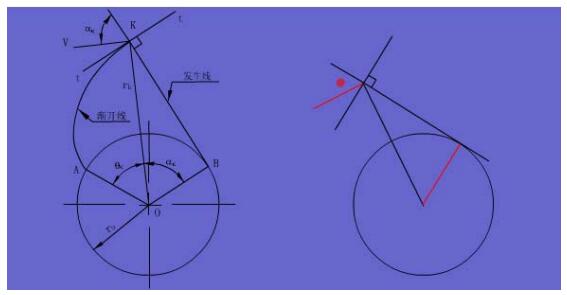

如圖所示，點K是漸開線上的任何點，其直徑由rk表示。如果將此漸開線用作齒輪的齒廓，當齒輪圍繞點O旋轉時，齒廓上的K點速度的方向應垂直于直線 OK，即沿直線 mm。法線 BK與點K速度方向線mm之間的銳角稱為漸開線。此時齒廓的壓力角由αk表示，其尺寸等于∠KOB。
可以通過△KOB獲得：
上面的公式表明：中空旋轉平臺減速機每個點在漸開線上的壓力角是不同的，離基圓越遠（徑向直徑rk越大），壓力角越大;漸開線起點A壓力角為零。
可以看到這個數字：
漸開線每個點的曲率半徑不同，離基圓越遠，曲率半徑越大;否則，曲率半徑越小;漸開線基圓上的起點A曲率半徑為零。
漸開線函數
從圖表中可以看出：
上述等式表明，擴展角θk是壓力角αk的函數，稱為漸開線函數。該項目使用invαk來表示θk，即有##;計算了不同壓力角的漸開線函數，并將其作為調查表。有關詳細信息，請參見表2，如果漸開線起點A的矢量OA為極軸，則漸開線上任意點K的位置可用極坐標描述。結合（a）和（b），漸開線的極坐標方程為：
