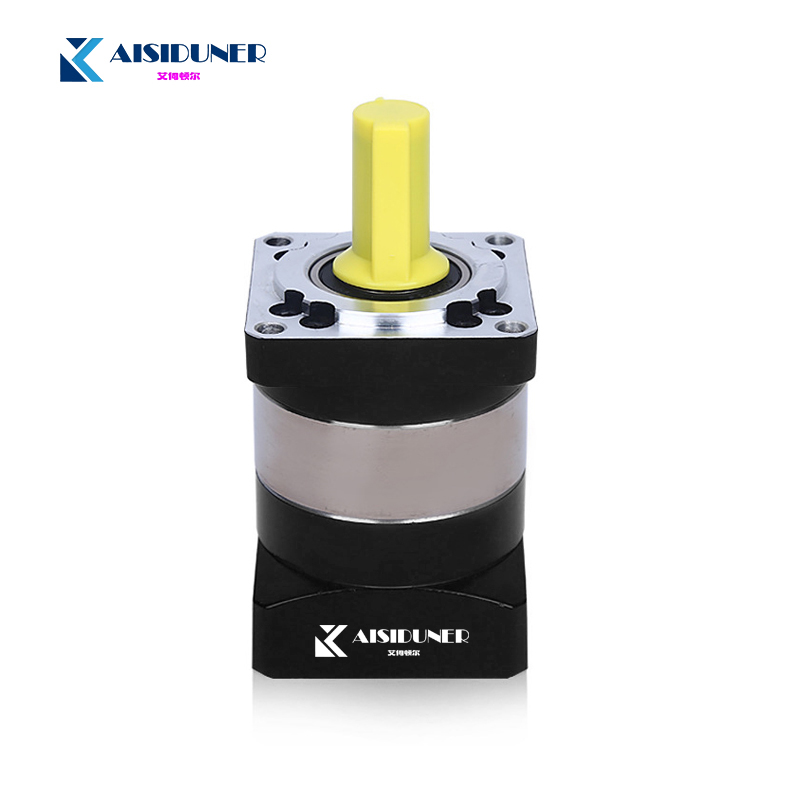

行星減速機高爐織物水冷變速箱的重要組成部分
文章出處：合富源 人氣：發表時間：2019-06-15 15:44
水冷傳動齒輪箱位于高爐頂部裝載設備的下部，頂部鋼圈的上部主要用于制造高爐爐缸內部，以完成高爐生產。內部有一個復雜的齒輪傳動裝置，它是高爐的核心。部分。水冷變速箱由電動機驅動，驅動布斜槽通過一系列齒輪傳動裝置進行傾卸和旋轉運動，以滿足高爐內織物的要求。
水冷變速箱由上齒輪箱（槽驅動單元），精密行星減速機差速機構，水冷驅動齒輪箱體和傾卸齒輪箱組成。上部變速箱由兩個電機（旋轉和傾倒電機）驅動在水冷變速箱殼體的上部。布料滑槽運動的動力來自上部變速箱。
水冷傳動齒輪箱體內部為大回轉支承，分別與上齒輪箱輸出端的兩個小齒輪嚙合。傾卸齒輪箱的內部是用于控制滑槽傾斜的蝸輪機構。傾斜齒輪箱安裝在水冷傳動齒輪箱內的旋轉底盤上。傾斜齒輪箱上的小齒輪與大齒圈嚙合。端子是懸掛斜槽的傾斜軸，它驅動布料斜槽以實現不同角度的傾斜。定位織物，其工作條件和性能直接影響高爐的正常生產和壽命。
布料溜槽是高爐無罩頂部設備的重要組成部分。它是高爐布料操作的重要設備。織物滑槽主要由以下部分組成：鵝頭體，基體，中間襯板，進料襯板和下導向材料。板，護罩，梁和加固板。
布料槽的進料過程為：料料從主送料帶送至爐頂，固定料斗通過送料口進入稱重料罐，料料由下料調節閥調節。通過分配器，中央喉部，根據高爐工藝的要求將布料槽裝入高爐。
無鐘料槽的耐磨原理為：落料區為填料結構，襯板為堆焊耐磨材料，具有雙重保護作用;料流區襯里是堆焊耐磨合金。 參數： 旋轉電機功率：15KW 溜槽傾動電機功率: 10KW 滑槽旋轉電機速度：1500,500r/min （雙速電機） 溜槽傾動電機速度：1500r/min
