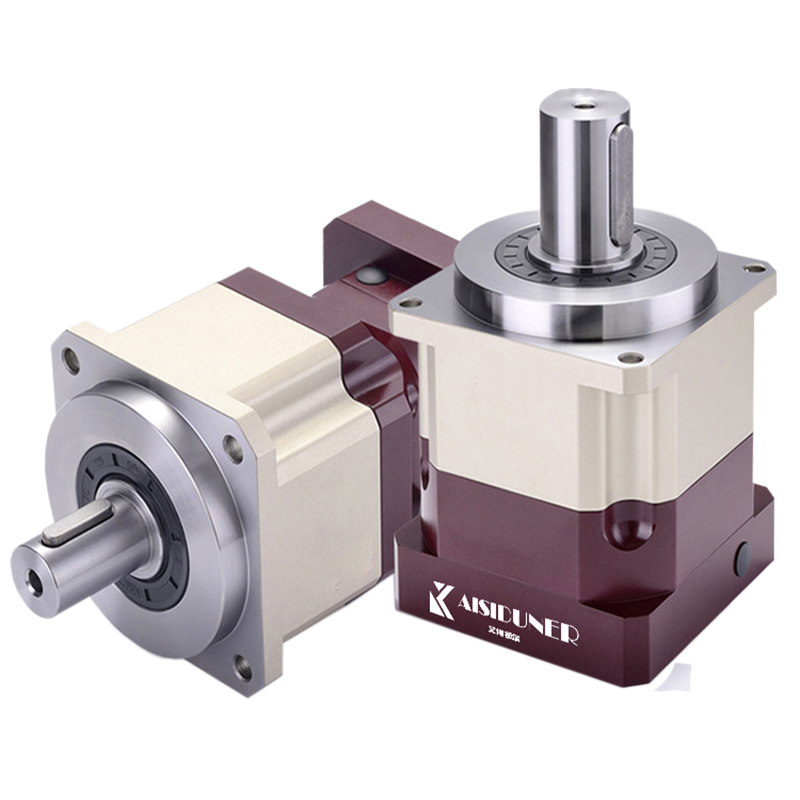

精密行星減速機的規格和形式
文章出處：合富源 人氣：發表時間：2019-05-29 10:40
（1）三級同軸行星齒輪
傳動比46至148
電動馬達驅動
長型軸出軸
減速機通過扭力臂支撐固定
輸入軸與輸出軸的旋轉方向相同
（2）回轉機構
輸出扭矩1400到1550000Nm，傳動比14到1007（其他傳動比敬請垂詢）。在計算輸出扭矩時，注意加速、減速、風力及傾斜度。
（3）設計標準
負載分組L2，工況等級T5，對應的M5驅動組設計，工作環境溫度+20℃。
（4）齒輪嚙合
行星減速機廠家合富源憑借多年來在傳動領域的積累，設計的最佳齒面，齒根受力狀況及最小相對摩擦速度，外齒輪表面硬化處理并研磨；內齒輪調制、滲氮硬化。
（5）潤滑
（6）機械效率
精密行星減速機各級傳動的機械效率為98%，輸出軸軸承及密封圈的機械效率為99%。
（7）軸承
所有部件均采用滾動軸承支撐。精密行星減速機的行星輪采用滾針軸承或滾柱軸承。多數情況下調位滾柱軸承安裝在輸出軸殼體內，支撐小齒輪。
（8）安裝位置
垂直方向。其他方向需要先申明。
（9）密封
輸入端由徑向軸密封圈和防塵圈密封，輸出軸的密封采用
a) 雙層徑向密封圈
b) 輸出軸殼體內加注潤滑油脂
c) 再加徑向密封圈
這樣既可保證防止機油外漏，又可阻止油污或水進入。
（10）驅動
通過液壓馬達或電動機的輸入軸實現驅動，聯接法蘭或輸入軸上方的花鍵參照DIN5480.
（11）制動器
設計精良的液壓釋放彈簧-多摩擦片制動器，使旋轉體保持 靜止，或在緊急情況下進行緊急制動。這個制動器不可作為工作制動器使用。
釋放壓力 最小為15bar 最大為250bar
制動壓力 最大允許值為0.5bar
需要更高制動壓力時，請向我們咨詢。
（12）偏心距調整
為了準確地調整輸出軸齒輪與齒圈之間的齒隙，相對于輸出齒輪軸與固定法蘭，驅動軸可以是偏心的，
偏心值 e=1.5-2.5
（13）輸出齒輪軸
齒輪變位系數X=+0.5
齒輪精度7級
材料42CrMo4V硬化齒輪鋼。調制處理至700-900N/mm2齒輪硬度HRC50-57。
（14）工作環境
行星減速機允許油溫-20℃至±70℃
在惡劣情況下，如鹽水、含鹽分空氣、塵土、泥漿、石擊、過高的氣壓、強烈震動、強烈沖擊、環境溫度、腐蝕介質等等，請事先聯系行星減速機廠家合富源工業科技。
