機器人所使用的傳精密行星減速機要求質量輕且輸出功率大
文章出處：合富源 人氣：發表時間：2019-05-28 10:04
精密行星減速機的行星齒輪傳動是一種具有動軸線的齒輪傳動,可用于減速、增速和差動裝置。
行星減速機齒輪傳動和圓柱齒輪傳動相比具有質量輕、體積小、傳動比大、效率高等優點。缺點是結構復雜,精度要求較高。
行星減速機廠家解析精密行星減速機定義：
1.周轉輪系：
輪系中如果至少有一個齒輪的軸線繞另一個齒輪的軸線轉動,這個輪系則為周轉輪系。
2.行星輪:
既繞自身軸線旋轉又繞公共軸線旋轉的齒輪稱為行星輪。
3.中心輪K：
齒輪的中心線固定并與主軸線重合,且與行星齒輪相嚙合的齒輪稱為中心輪。
4.行星架H(系桿):
支承行星輪的構件稱為行星架或系桿。
周轉輪系由行星輪、中心輪K、行星架H和機架構成。周轉輪系中凡是軸線與主軸軸線重合,并承受外力矩的構件稱為基本構件。如:中心輪、系桿等。

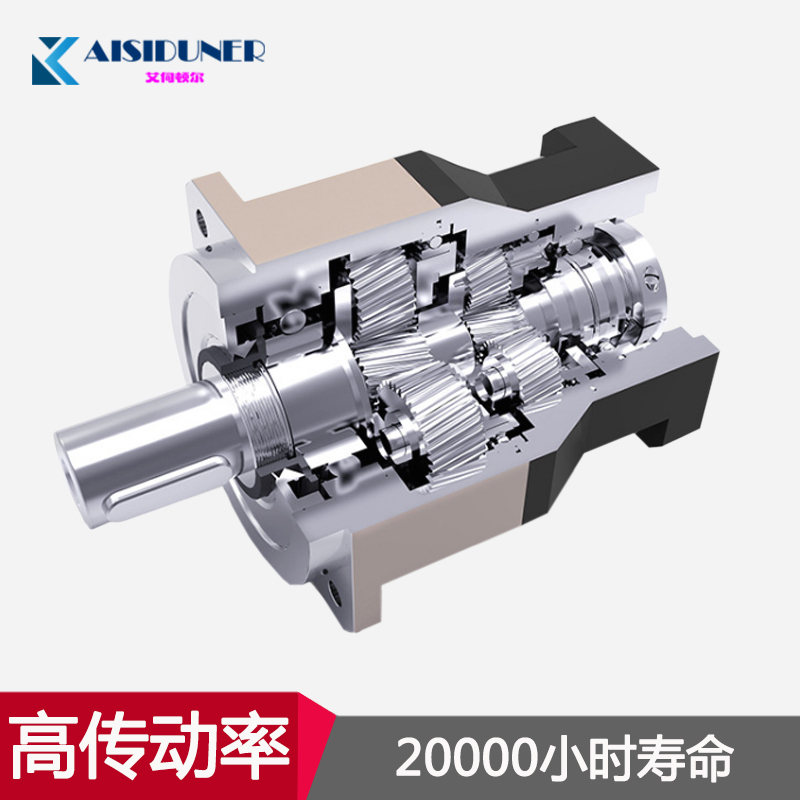

行星減速機行星輪結構：
1.中、低速行星齒輪傳動:常用的行星輪結構。常采用滾動軸承支承。
2.當傳動比較大,行星輪的直徑較大時:軸承可安裝在行星輪孔內。這樣可以減小傳動的軸向尺寸,并使裝配結構簡化。在行星孔內裝兩個軸承時,應盡量使軸承之間的距離增大。
3.當行星輪內裝軸承的尺寸不夠時:可將軸承裝在行星架上。
4.高速重載的行星傳動:可采用滑動軸承。
合富源工業科技設計行星輪系時，行星輪系中各輪齒數的選配要滿足以下四個條件：
1.滿足傳動比條件
2.滿足同心條件
3.滿足安裝條件
4.滿足鄰接條件
行星減速機行星架結構：
分為雙臂整體式、雙臂分離式和單臂式三種結構。
雙臂整體式行星架：結構剛性較好，行星輪的軸承一般安裝在行星輪內
雙臂分離式行星架：結構較復雜，剛性較差。當傳動比較小時，行星輪軸承安裝在行星架上。裝配較方便。
單臂式行星架：結構簡單，裝配方便，軸向尺寸小。但行星輪屬懸臂布置，受力不好，剛性差。
