中空旋轉平臺生產廠家解析什么是伺服中空旋轉平臺？
文章出處：未知 人氣：發表時間：2019-04-26 09:55

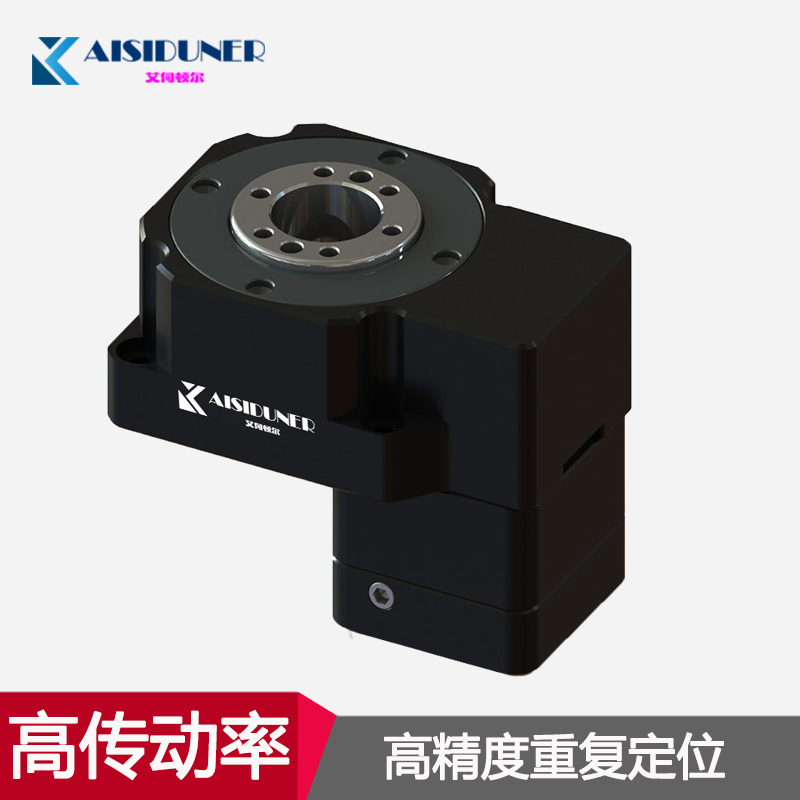

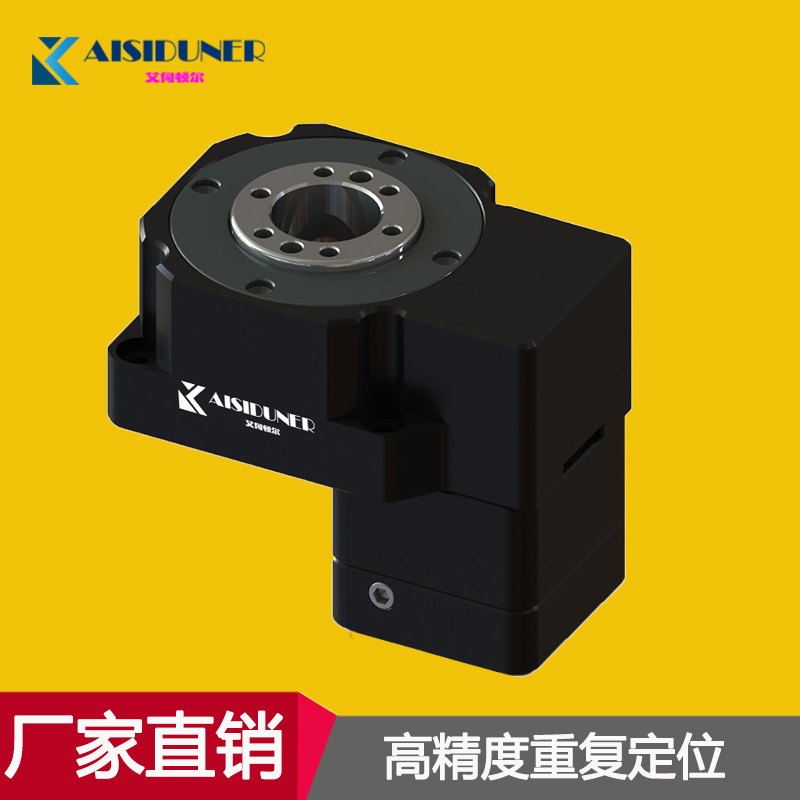

伺服中空旋轉平臺是一款用于多種旋轉運動場合的平臺，主要應用于數控分度裝置、機械手關節、軍用雷達以及自動化生產線等領域。
伺服中空旋轉臺具有工作效率高、精度高等優點，因此國內很多伺服中空旋轉平臺減速機廠家將其作為重要部件取代直接驅動電機與凸輪分割器，目前絕大部分數控轉臺采用伺服電機驅動渦輪蝸桿傳動機構來達到較高的分度和定位精度，因為裝配中蝸輪蝸桿嚙合得比較緊密，分度裝置的傳動精度較高，但是采用渦輪蝸桿機構會存在磨損的問題，長時間的磨損會導致傳動精度無法保證，整個分度裝置的分度精度就會大大降低，同時伺服中空旋轉平臺通常將電機以及電機軸設置于平臺上，由于布局的不合理，會造成占地面積過大的缺點，增加生產成本。
合富源生產研發的伺服中空旋轉平臺本實用新型提供了一種伺服中空旋轉平臺，屬于機械制造技術領域。它解決了現有伺服中空旋轉平臺，旋轉間隙大，精度低的問題。
伺服中空旋轉平臺包括箱體、設置于箱體內的輸出軸、軸殼以及設于軸殼內的聯體凸輪軸,輸出軸的外壁上周向均勻的分布有若干個的滾針，滾針上設置有與聯體凸輪軸上的凸輪相互嚙合的滾輪，軸殼的一端設置有供外接馬達安裝的馬達座，輸出軸的上下兩端與箱體的連接處均通過軸承壓蓋相連，位于輸出軸上端處的軸承壓蓋的頂部固連有可供外接設備連接的聯接盤，箱體的底部具有向箱體外側延展的方形法蘭，軸殼水平設置于箱體與方形法蘭的交接處，軸殼與方形法蘭的四條邊的夾角均呈45°。本實用新型具有空間布局合理、傳動精度高的優點。
一種伺服中空旋轉平臺，包括箱體、設置于箱體內的輸出軸、軸殼以及通過軸承架設于軸殼內的聯體凸輪軸,其特征在于，所述的輸出軸的外壁上周向均勻的分布有若干個的滾針，所述的滾針上設置有與聯體凸輪軸上的凸輪相互嚙合的滾輪，所述的軸殼的一端設置有供外接馬達安裝的馬達座，所述輸出軸的上下兩端與箱體的連接處均通過軸承壓蓋相連，位于輸出軸上端處的軸承壓蓋的頂部固連有可供外接設備連接的聯接盤，所述的箱體的底部具有向箱體外側延展的方形法蘭，所述的軸殼水平設置于箱體與方形法蘭的交接處，所述的軸殼與方形法蘭的四條邊的夾角均呈45°。
