精密伺服行星減速機的結構特征與工作特點

文章出處：合富源人氣：發表時間：2019-04-13 11:03

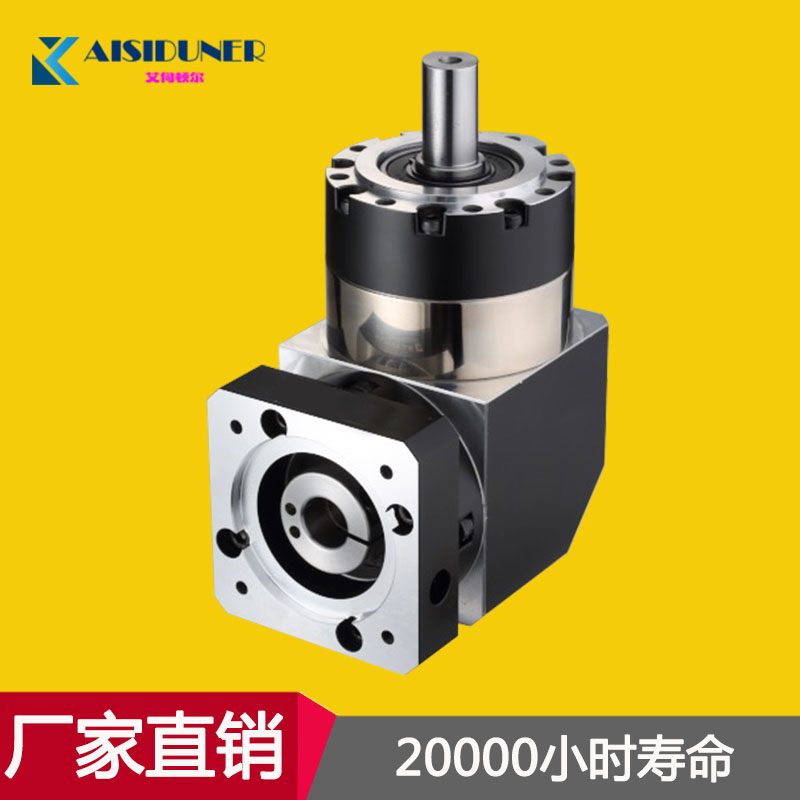

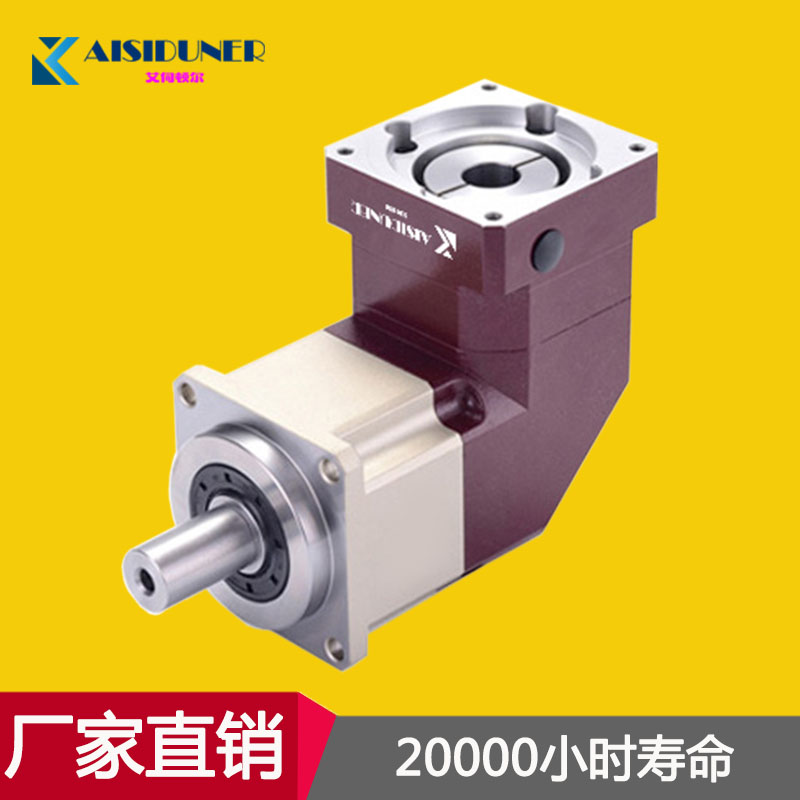

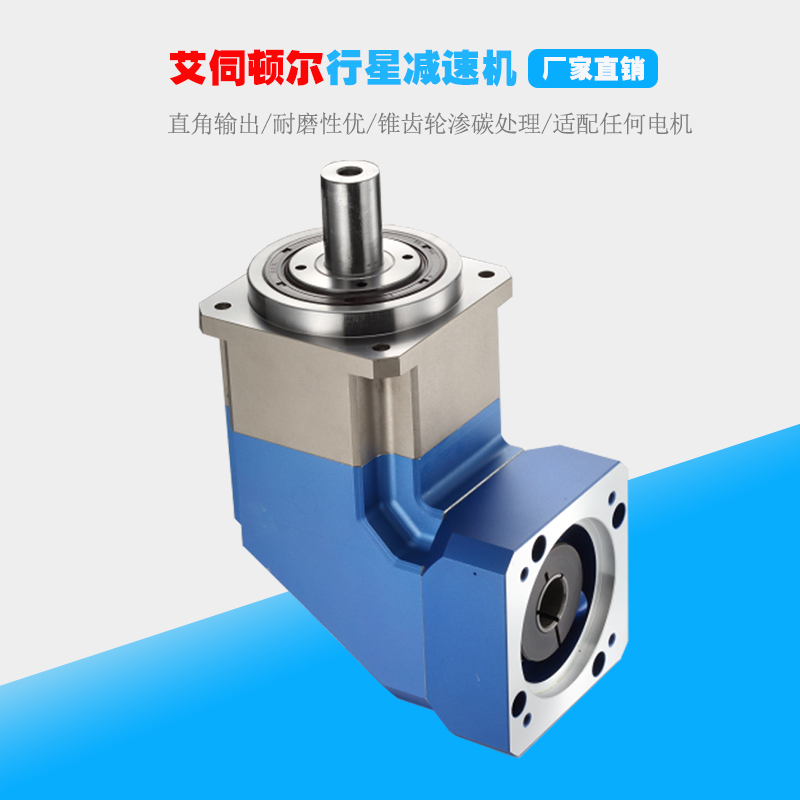

精密伺服行星減速機包括很多，比如，直角行星減速機、平行軸行星減速機、斜齒行星減速機、直齒行星減速機。那么精密伺服行星減速機的結構和工作特點有哪些呢？

精密伺服行星減速機的結構特征：

精密伺服行星減速機主要構建有太陽輪、行星輪、內齒圈、行星架。

為了使三個行星輪的載荷均勻分配，采用了齒式浮動機構，即太陽輪或行星架浮動，或者太陽輪、行星架兩者同時浮動。減速機中的齒輪為直齒漸開線圓柱齒輪。

1、體積小、重量輕、在相同情況下，比普通漸開線圓柱齒輪減速機重量輕1/2以上，體積小1/2～1/3。

2、傳動效率：單級行星減速機（一級行星減速機）達97％～98％；兩級行星減速機（二級行星減速機）達94％～96％；三級行星齒輪減速機91％～94％。

3、傳動功率范圍大：可以從小于1KW至1300KW，甚至更大。

4、傳動范圍大：i＝2.8～2000

5、適應性強且耐用。主要零件均采用優質合金鋼經滲碳淬火或氮化處理，行星齒輪減速機運轉平穩、噪音小、使用受命10以上。

（1）齒輪柔用強度低碳合金鋼經滲碳淬火而成，齒面硬度達HRC54-62。

（2）采用磨齒工藝，精度，接觸好。

（3）承載能力，比齒面減速器承載能力提七倍。

（4）傳動效率，可達98%，使用壽命長。
