合富源解析斜齒行星減速機軸承的相關問題

文章出處：合富源人氣：發表時間：2019-04-07 10:19

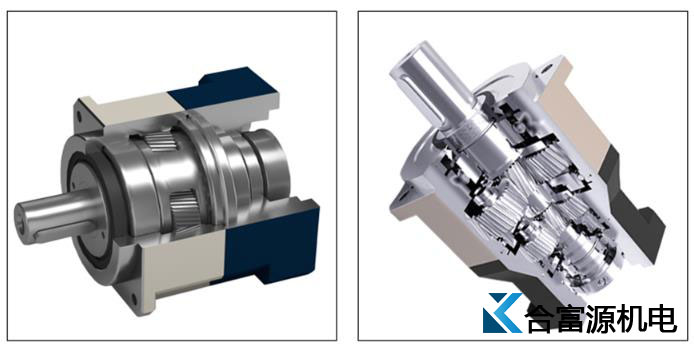

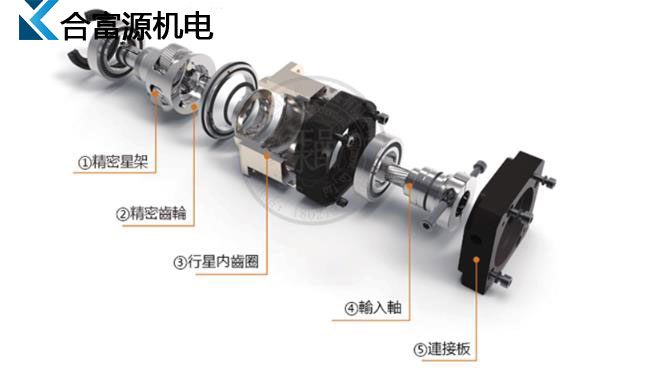

斜齒行星減速機的組成主要包括：本體、出力軸、出力軸油封、出力軸承、太陽螺帽、行星架、內齒環、行星齒輪、階段齒輪、滾針軸、太陽齒輪、型扣環、入力軸承、入力軸油封、入力法蘭、O型環、透氣塞、鍵、墊圈、內六角螺絲等。

一般精密行星減速機都采用斜齒輪，這樣的精密行星減速機被稱為斜齒行星減速機，有一定的軸向力，即便采用雙斜齒輪和直齒輪，軸向也必須定位。齒輪的嚙合力的大小和方向可定，只是軸承的跨距和力在軸上的作用點待作圖確定。

因此斜齒行星減速可進行如下軸承選型：

1、常見的軸承有調心滾子軸承，單列、雙列圓錐滾子軸承，雙列圓柱滾子軸承，四點接觸球軸承，球軸承等；

2、軸承的規格初選是按以確定的軸徑定軸承內徑尺寸，輸入軸轉速較，應選同內徑中負荷能力較大的規格，中間軸有兩對齒輪的嚙合力作用在軸承上，符合較大，也應選同內徑中負荷能力較大的規格；

3、輸出軸轉速低且只有一對齒輪的嚙合力作用在軸和軸承上，可以選同內徑中負載能力中等或較小的軸承，但輸出軸與機器主軸剛性連接且有沖擊的，則應選負載能較大的軸承。

合富源解析斜齒行星減速機軸承的相關問題

由于軸承的剛度很小，通常情況都比較難提，而斜齒行星減速機整體抗扭剛度又有很的要求，所以必須盡可能增大其他零件的剛度，以彌補軸承剛度的不足，主要有如下措施：

1、斜齒行星減速機齒輪負移距與負等距組合修形，可以多齒嚙合的共軛齒形，增大了斜齒行星減速機齒輪嚙合的剛度；

2、針齒不用兩支點而是用半埋齒以消除其彎曲變形；輸出軸采用剛性盡可能大的大直徑圓盤輸出；

3、剛度實驗時，固定輸入軸，在輸出軸上逐漸加載到額定轉矩，測量出輸出軸因零件彈性變形引起的轉角值。用三角卡盤將輸入軸固定在試驗臺上，針齒殼也與試驗臺固連。
