精密行星減速機行星架設計制造過程中的技術
文章出處：合富源 人氣：發表時間：2019-04-04 10:09

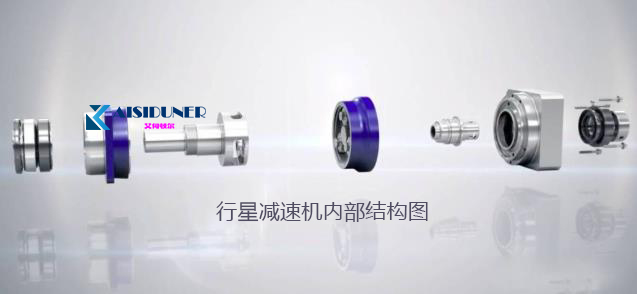

精密行星減速機是被用于工業的一種傳動機構，精密行星減速機的主要作用是為來降低電機的轉速，增加電機的輸出轉矩，精密行星減速機的內部結構包括結構包括：連接板、聯軸器、下蓋板、太陽齒輪、行星輪、內齒圈、上蓋板、行星架。
精密行星減速機的行星架在設計制造過程中有以下技術要求。
1、中心距偏差。
精密行星減速機的行星架上各行星輪軸孔與行星架基準軸線的中心距偏差將引起行星輪徑向位移而影響傳動側隙，且當各中心距偏差數值和方向不同時，要影響相鄰行星軸孔之間的相對弦距誤差的測量值，因此會影響行星輪均載。為此，要求各中心距的偏差等值同向，即各中心距之間的相對誤差等于或接近于零，一般控制在0.01！0.02mm；
2、相鄰行星輪軸孔距偏差。
相鄰行星輪軸孔距偏差是對各行星輪間載荷分配均衡性影響較大的因素，必須嚴格控制；
3、浮動性的軸向間隙。
對于采用均載機構為幾班構件浮動的行星傳動，應在加工與裝配時考慮使浮動件有足夠的軸向間隙，否則不僅會影響浮動和均載效果，還會導致摩擦發熱和產生噪聲；
4、其他主要零件的精度及技術要求。
機體、機蓋、輸入軸、輸出軸等零件的相互配合表面、定位表面及安裝軸承的表面之間的同軸度、徑向跳動和端面跳動可按形位公差中的5！7級精度選用相應公差值。
精密行星減速機的行星架分類

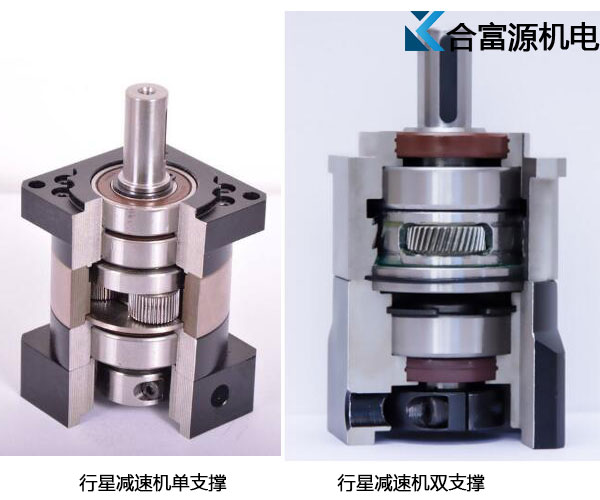

精密行星減速機的行星架根據支撐形式的不同，可以分為行星架雙支撐結構和行星架單支撐結構。其中行星架雙支撐結構的精密行星減速機只能是斜齒行星減速機，行星架雙支撐、行星架單支撐都可以用于直齒行星減速機。
