精密行星減速機生產廠家:行星減速機傳動結構、原理、作用、特性

文章出處：合富源人氣：發表時間：2019-03-21 09:41

剛開始學習行星減速機的朋友肯定也像小編一樣懵，光行星減速機的專業術語就夠咱們記的，但是在記行星減速機的專業術語前，不訪先向精密行星減速機生產廠家學習一下行星減速機的傳動結構及傳動原理……

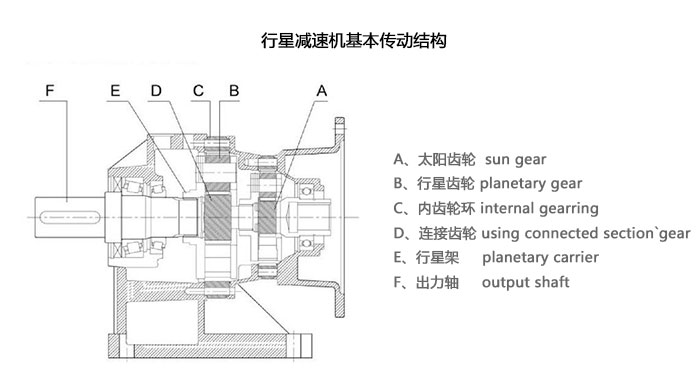

精密行星減速機生產廠家給出了一張行星減速機內部結構圖，并介紹行星減速機的之所以會轉動和里面的齒輪有很大關系。

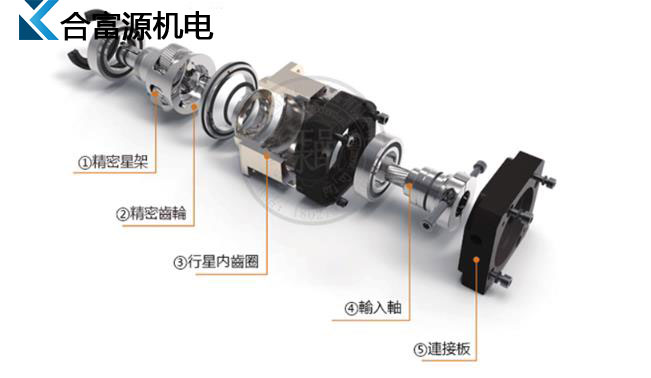

行星減速機的傳動結構可分為以下四部分

1、太陽齒輪sun gear

2、行星齒輪planetary gear

3、內齒輪環 internal gearring

4、階段齒輪 Connected Section's Gear。

行星減速機的傳動原理

行星減速機驅動源直接連接啟動太陽齒輪，然后太陽齒輪將組合于行星齒輪架上的行星齒輪帶動運轉。整組行星齒輪系統沿著外齒輪環自動運行轉動，行星架連接轉動軸輸出達到加速運轉目的。如果需要更高減速比則需要由多組階段齒輪與行星齒輪共同運轉。

通過行星減速機的傳動，行星減速機主要起到以下三大作用

1、增大扭矩，行星減速機可以把電機的扭矩放大，可以選用小功率的電機實現大扭矩的輸出。

2、變速功能，行星減速機能夠實現將電機的高轉速轉為設備需要的低轉速，減速比為準確的正整數。

3、精準定位，行星減速機也伺服電機組合后，可以通過脈沖控制實現設備的精確定位、定量進給、計量角度等功能。

行星減速機減速特性

1、高扭力、耐沖擊：行星齒輪之機構形同于傳統平行齒輪的傳動方式。傳統齒輪僅依靠兩個齒輪間極少數點接觸面擠壓驅動，所有負荷集中于相接觸之少數齒輪面，容易產生齒輪間摩擦而斷裂。而行星齒輪減速機具有六個更大面積與齒輪接觸面360度均勻負荷，多個齒輪面共同均勻承受瞬間沖擊負荷，使其更能承受較高扭矩力之沖擊，減速機及各軸承零件也不會因高負荷而損壞停止工作。

2、體積小、重力輕：傳統減速機都有多組大小齒輪偏向交錯傳動減速，由于減速比須由兩個齒輪數之倍數值產生，大小齒輪間更要有一定之間距咬合，因此齒箱容納空間比較大，尤其高速比的組合時更需要由兩到三臺以上減速齒箱連接組合，其結構強度就比較減弱，齒輪箱長度也要相對加長，這容易造成體積與重量過大，不利于發展需求。行星減速機的結構可依需求段數重復連接，也可以單獨完成多段組合。

搞清楚了行星減速機的傳動結構、傳動原理、行星減速機的作用和行星減速機的特性，相信會對我們接下來的學習起著很大的幫助，如果再后續的學習中遇到任何問題，歡迎咨詢精密行星減速機生產廠家……
