小型行星減速機的減速器減速比計算方式

文章出處：合富源http://m.spgreen.cn 人氣：發表時間：2021-07-02 15:04

下面我們來講講小型行星減速機的減速器減速比計算方式：

　　減速比，即減速裝置的傳動比，是傳動比的一種，是指減速機構中瞬時輸入速度與輸出速度的比值，用符號“i”表示。公式：n1/n2=i

1. 定義計算方法：減速比=輸入轉速÷輸出轉速，，連接的輸入轉速和輸出轉速的比值，如輸入轉速為1500r/min，輸出轉速為25r/min，那么其減速比則為：i=60:1

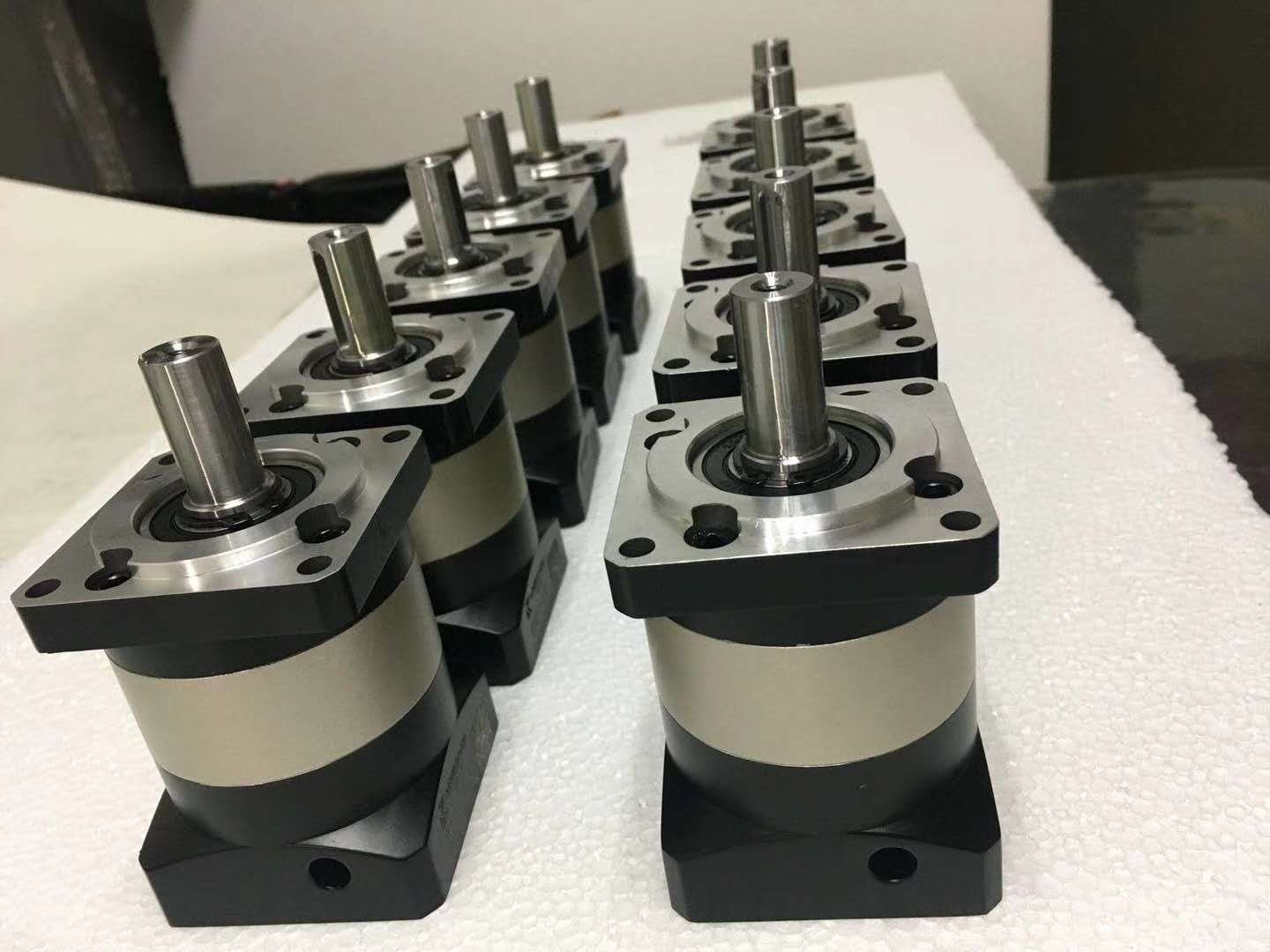

2.皮帶、鏈條及摩擦輪減速比計算方法：減速比=從動輪直徑÷主動輪直徑。行星減速機運轉

3.齒輪系計算方法：減速比=從動齒輪齒數÷主動齒輪齒數。

1.太陽輪固定，行星架主動，齒圈被動。此種組合為升速傳動，傳動比一般為0.6～0.8，轉向相同。

2.太陽輪固定，齒圈主動，行星架被動。此種組合為降速傳動，傳動比一般為1.25～1.67，轉向相同。

3.齒圈固定，太陽輪主動，行星架被動。此種組合為降速傳動，通常傳動比一般為2.5～5轉向相同。

4.齒圈固定，行星架主動，太陽輪被動。此種組合為升速傳動，傳動比一般為0.2～0.4，轉向相同。

5.行星架固定，太陽輪主動，齒圈被動。此種組合為降速傳動，傳動比一般為1.5～4，轉向相反。
　　
6. 把三元件中任意兩元件結合為一體的情況：當把行星架和齒圈結合為一體作為主動件，太陽輪為被動件或者把太陽輪和行星架結合為一體作為主動件，齒圈作為被動件的運動情況。行星齒輪間沒有相對運動，作為一個整體運轉，傳動比為1，轉向相同。

7.反力矩支架的安裝反力矩支架應安裝在行星減速機朝向的工作機的那一側，以減小附加在工作機軸上的彎矩。反力矩支架與固定支承聯接端的軸套使用橡膠等彈性體，以防止發生撓曲并吸收所產生的轉矩波動。
行星齒輪減速機重量輕、體積小、傳動比范圍大、效率高、運轉平穩、噪聲低適應性強等特點。
