深圳中空旋轉平臺廠家：中空旋轉平臺齒輪和內齒輪

文章出處：未知人氣：發表時間：2020-06-22 16:08

中空旋轉平臺減速機的零件包含很多，其中最重要的零件就是齒輪，接下來深圳中空旋轉平臺廠家為您解析中空旋轉平臺減速機的齒輪的精度

中空旋轉平臺減速機齒輪的精度 , 在 JIS B 1704：1978 標準中有明確的規定 . 在這里 , 深圳中空旋轉平臺廠家按照標準的順序加以說明 .

中空旋轉平臺減速機齒輪的精度等級由 0~8 分為 9 個等級 .

中空旋轉平臺減速機齒輪的容許偏差 , 規定了以下四個項目 :

1.單齒距偏差
在中點分度圓上 , 相鄰兩齒的實際齒距與公稱齒距之差 .

2.相鄰齒距偏差
在中點分度圓上的兩相鄰齒距差的絕對值 .

3. 齒距累積偏差
在中點分度圓上任意兩齒之間實際的齒距之和與公稱齒距之和的差 .

4.徑向跳動

測頭在齒槽內于齒面中部分度圓附近雙面接觸時 , 沿分錐法向的最大變動量 .

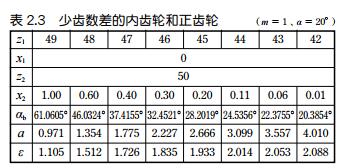

中空旋轉平臺減速機的齒數差很小的內齒輪與正齒輪通過適當?shù)淖兾缓罂梢员苊飧缮娴陌l(fā)生 . 設中空旋轉平臺減速機內齒輪的齒數 z2 ＝50,齒數差由 1 到 8 的齒輪要素 , 列于表 2.3.
