伺服大孔徑中空旋轉平臺結構圖

文章出處：合富源http://m.spgreen.cn 人氣：發表時間：2020-02-25 16:56

中空旋轉平臺結構圖

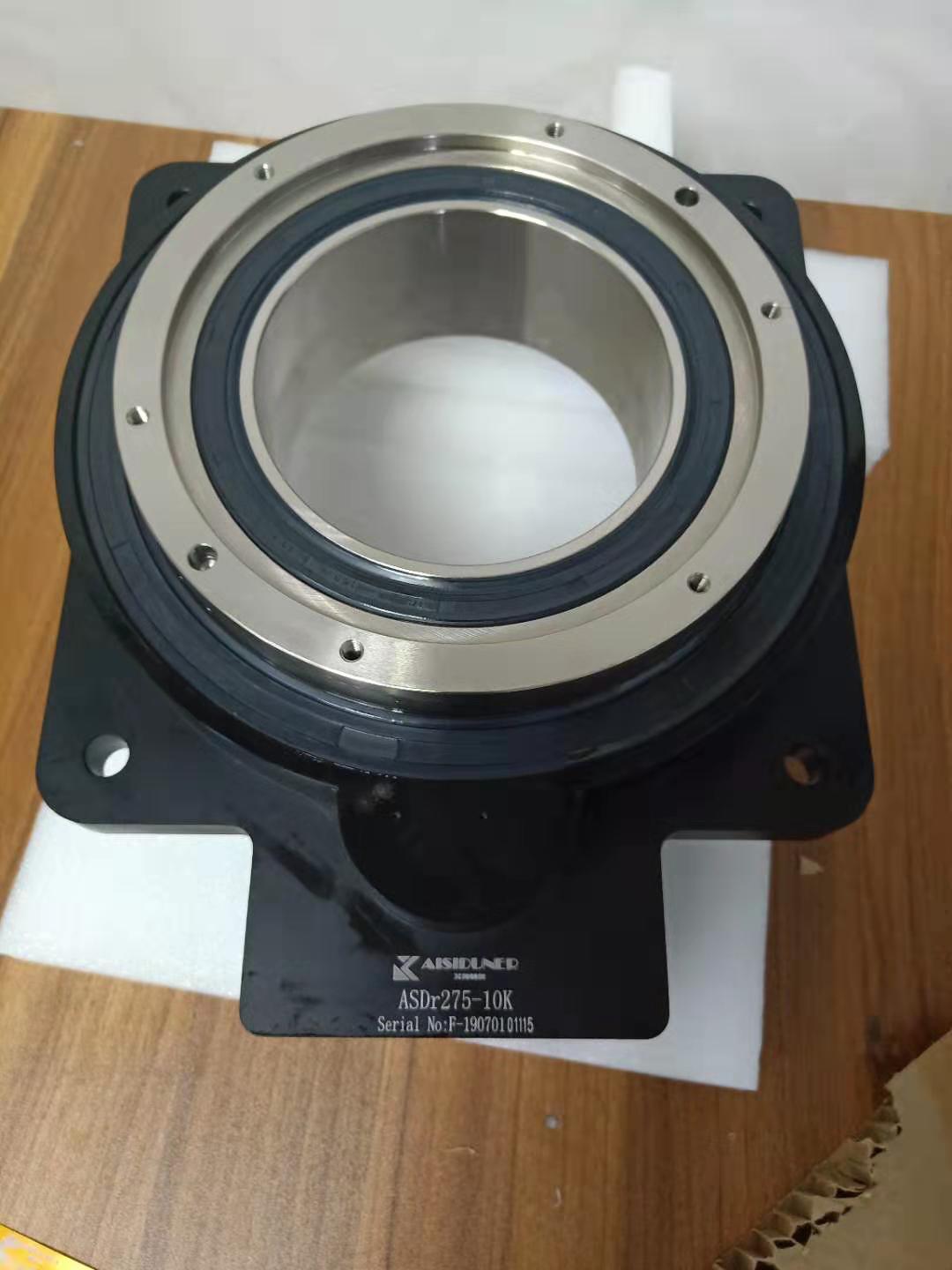

中空旋轉平臺的轉盤為中空結構，伺服電機連接在側邊，方便冶具中的氣管、電線安裝。

一、高剛性
中空旋轉平臺的轉盤由一套精密交叉滾子軸承支撐，軸承中的滾子呈90度交錯排列，并且滾子直徑略大于軸承內圈與外圈間的滾道尺寸，中空旋轉平臺結構和應用介紹使得交叉滾子軸承的內外圈及滾子之間存在預緊力，由此軸承支撐的伺服旋轉平臺轉盤能夠承受徑向、軸向、傾覆等各種力矩，其剛性是傳統軸承的5倍以上。
二、伺服大孔徑中空旋轉平臺結構圖高旋轉精度
SR系列伺服旋轉平臺在組裝完成后，以平臺的交叉滾子軸承為旋轉中心，再次對轉盤的外徑，端面進行磨削（標準級為精車），保證轉盤的同軸度，平行度等形位公差。
三、高重復定位精度
中空旋轉平臺采用單級螺旋齒輪減速方式來增大輸出扭矩，齒輪精度等級達5級以下，加之靈活的調隙機構，通過改變兩齒輪中心距的方式來控制側隙，使得中空旋轉平臺的空回極小，重復定位精度在5弧秒以下。
四、中空軸旋轉平臺結構與馬達任意配置
中空旋轉平臺通過定制法蘭及輸入軸孔的方式靈活變換接口尺寸大小，適合連接凸輪滾子結構中空旋轉平臺任意品牌的伺服電機、步進電機。
中空旋轉平臺結構，是由一本體、一軸承固定座、一座體及一容置空間所組成，其中，容置空間由上向下依序套入一下徑向軸承，下徑向軸承為數環片，各環片之內層環片容置數水平滾針呈環狀排列，而環形齒輪以等距穿過若干鎖住固定孔，且于環形齒輪內周壁環狀排列若干垂直滾柱，而固定螺帽周壁設有內螺紋，內螺紋螺絲固定軸承固定座頂端開口周壁的外螺紋，而輸出轉盤套安裝在軸承固定座后，環形齒輪由下向上穿過各鎖孔后螺絲固定輸出轉盤中空旋轉平臺結構原理。
