合富源精密中空旋轉平臺噪聲分析

文章出處：未知人氣：發表時間：2020-02-12 10:58

合富源精密中空旋轉平臺的噪聲是由內齒輪在軸承和軸承座上的周期性交變力引起的。空心轉臺減速器(以下簡稱空心轉臺減速器)的質量水平的主要標準是它的噪聲值。

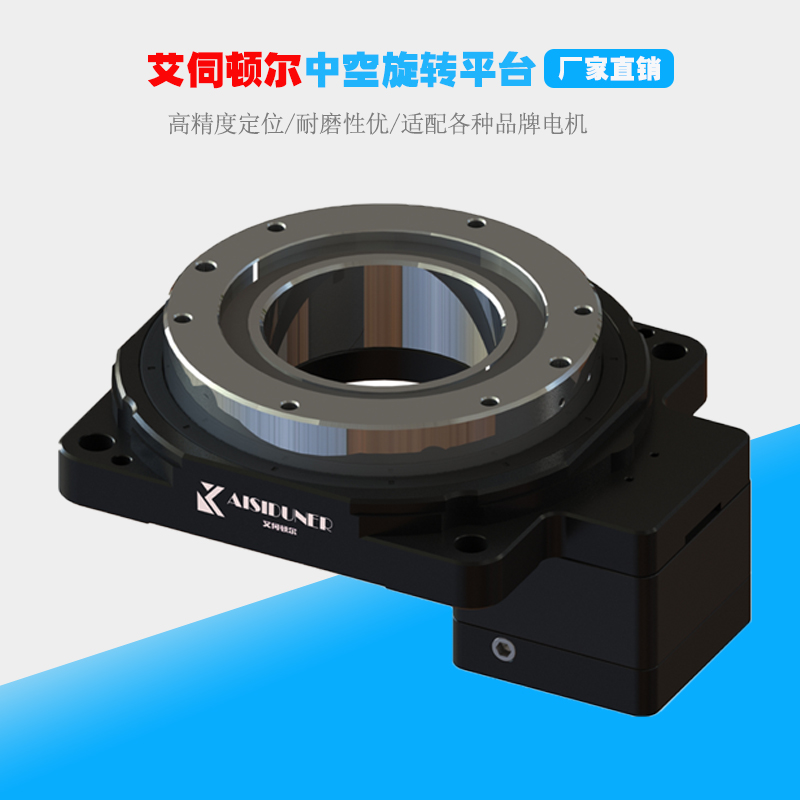

合富源精密中空旋轉平臺

制造精度和裝配精度對空心轉臺減速器的噪聲有很大影響。

1.工作穩定性對噪音的影響

為了限制齒輪瞬時速比的變化，需要齒輪工作穩定性的穩定性。誤差是齒輪每輪發生幾次角誤差。這將導致齒輪在嚙合過程中發生碰撞和振動，造成齒輪噪聲。這是一種高頻沖擊。影響齒輪平整度的因素是基本截面誤差和漸開線齒廓誤差。

2.加工精度對空心旋轉平臺噪聲的影響

箱式孔的加工精度對空心轉臺減速器的噪聲有很大的影響。孔的精度是指孔的精度、中心彎矩的誤差以及各孔中心線的平行度和傾角。在生產實踐中，實現了軸承外環與空心旋轉平臺孔的匹配間隙，降低了軸承噪聲。當孔與軸承外環之間的間隙約為0時。01mm，可以降低整個軸承的噪音。

3.齒輪接觸精度對噪聲的影響

評價齒輪接觸精度的綜合指標是接觸點，不良接觸齒輪的噪聲一定很大。齒輪接觸不良的原因是齒面誤差影響齒長方向的接觸，而齒距和齒廓誤差影響進給方向。

4.齒輪運動精度對噪聲的影響

伺服減速器齒輪的運動精度是指傳動運動的精度，即齒輪各轉角的最大誤差值不能超過一定的極限。由于齒輪運動精度存在較大的周期誤差，齒輪徑向運動導致齒環累積誤差導致低頻噪聲，但當循環累積誤差增大時，齒輪將被構造。當噪聲顯著增加時，嚙合沖擊和角速度發生變化，并發出"隆隆"聲。

5.車輪偏心對噪聲的影響

偏心輪在嚙合過程中會產生不平衡的離心力，這是輪系振動引起的一種交變應力，因此有必要對輪系的運動平衡進行檢測。

合富源精密中空旋轉平臺噪聲分析

6.裝配精度對噪聲的影響

裝配質量的好壞直接影響到空心轉臺減速器的噪聲控制。

旋轉致動器

因此，應注意空心轉臺減速器的裝配：

各級齒輪傳動正常，以確保嚙合間隙和齒面的良好嚙合。建議安裝零件(如襯套)，避免齒輪端面的振動。

安裝軸承時，應避免軸承在運輸和裝配過程中產生錯誤的撞擊和碰撞。
