中空旋轉平臺作用于交錯軸斜齒輪輪齒上的力

文章出處：合富源人氣：發表時間：2019-07-31 15:25

中空旋轉平臺減速機交錯軸斜齒齒輪的輪齒所受作用力的情況可以看成與蝸桿副的狀況相似 .

軸交角 Σ ＝ 90°,中空旋轉平臺減速機分度圓螺旋角為 β1 的交錯軸斜齒輪的輪齒受力計算公式 , 可以利用蝸桿副的計算公式 8.22 進行 . 只需將式中的 γ 換成 β1 即可 .

下面就軸交角 Σ 不等于 90°的一般情況下 , 對輪齒的受力情況加以分析 .

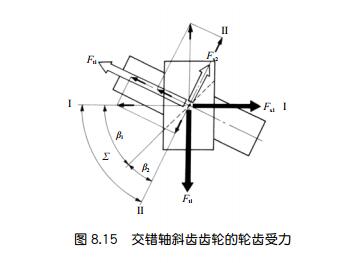

因?yàn)閳D 8.15 的中空旋轉平臺減速機驅動齒輪的輪齒受力與蝸桿副相同 , 所以 :

中空旋轉平臺作用于交錯軸斜齒輪輪齒上的力

中空旋轉平臺減速機被動齒輪的圓周方向及軸方向的輪齒受力 , 是驅動齒輪的受力 Ft1 及 Fx1 的反力 , 分解為 Ft2 及 Fx2. 所以 , 被動齒輪的受力為 :

中空旋轉平臺作用于交錯軸斜齒輪輪齒上的力

其中的中空旋轉平臺減速機軸交角 Σ ＝ 90°的話 , 與蝸桿副的公式 8.20 一致 .

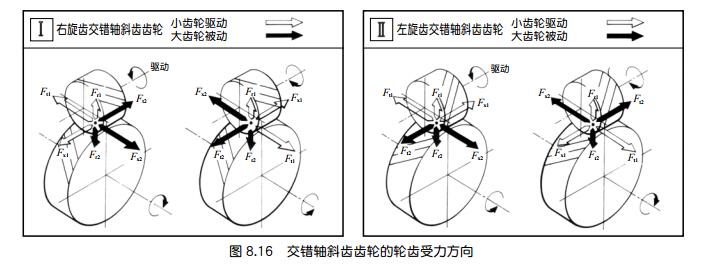

圖 8.16 中 , 示意了軸交角 Σ ＝ 90° , 螺旋角 β1 ＝ β2 ＝ 45° 的齒輪 , 其輪齒的受力狀況 .
