中空旋轉平臺減速機的齒輪產生齒隙的兩種方法
文章出處：合富源 人氣：發表時間：2019-07-30 15:04
使中空旋轉平臺減速機的齒輪產生齒隙的方法有兩種 , 一是將齒厚減薄 , 二是增大中心距 . 一般的說 , 前者較為常用 . 在這裡 , 將介紹齒厚減薄的方法 .

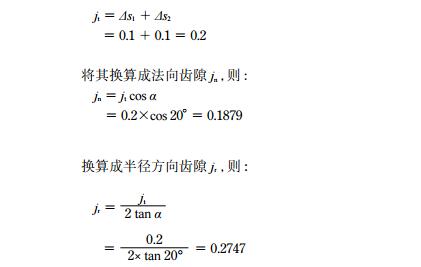

前面已經介紹了中空旋轉平臺減速機齒輪的齒厚計算方法 , 所計算的齒厚值為齒輪的基礎齒厚 . 在一對相互嚙合的正齒輪中 , 將小齒輪的圓弧齒厚 s1 減薄 Δs1, 大齒輪的齒厚 s2 減薄 Δs2 時 , 圓周方向齒隙為 Δs1 ＋ Δs2 . 設齒厚的減少量 Δs1 、Δs2 分別為 0.1, 壓力角 α ＝ 20°時 , 圓周齒隙 jt 為 :
實際上需要減少圓弧齒厚 , 增加齒隙時 , 應該參考 JIS 的中空旋轉平臺減速機齒隙標準進行 .JIS的齒隙規格包括JIS B1703-76( 正齒輪及斜齒齒輪的齒隙 ) 和 JIS B1705-73( 傘形齒輪齒隙 ). 這些標準中 , 都規定了在端平面上的圓周齒隙 jt 或 jtt 的數值 . 規格中的數值是一般情況下的標準齒隙值 . 根據使用目的 , 亦可採用規格外的齒隙 .
因為中空旋轉平臺減速機齒厚的容許公差決定齒隙 , 所以非常重要 .
